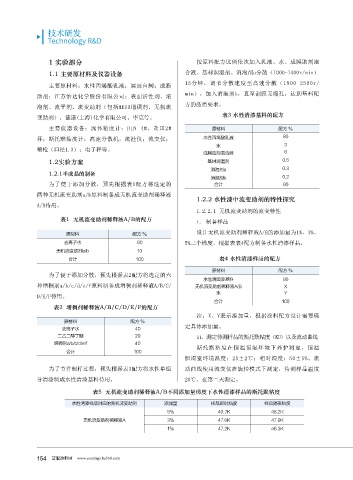

Page 156 - 2019涂料产业研究报告

技术研发
Technology R&D

1 实验部分 按原料配方比例依次加入乳液、水、成膜助剂混

1.1 主要原材料及仪器设备 合液、基材润湿剂、消泡剂a分散（1000-1400r/min）
主要原材料：水性丙烯酸乳液：展辰自制；成膜 15分钟，调节分散速度至高速分散（1800-2500r/

助剂：江苏怡达化学股份有限公司；表面活性剂、消 min），加入消泡剂b，直至刮膜无缩孔，达到基料配
泡剂、流平剂、流变助剂（包括HEUR增稠剂、无机流 方的品质要求。
表3 水性清漆基料的配方
变助剂）：德谦(上海)化学有限公司、毕克等。
主要仪器设备：流体粘度计：DIN 4#、盐田2# 原材料 配方.%

杯；斯托默粘度计；高速分散机；流挂仪；流变仪； 水性丙烯酸乳液 80
水 3
喷枪（口径1.3）；电子秤等。
成膜助剂混合液 6
1.2实验方案 基材润湿剂 0.5
消泡剂a 0.3
1.2.1半成品的制备
消泡剂b 0.2
为了便于添加分散，预先根据表1配方将选定的 合计 90
两种无机流变助剂a/b原料制备成无机流变助剂稀释液
1.2.2 水性漆中流变助剂的特性探究
A/B待用。
1.2.2.1 无机流变助剂的流变特性
表1 无机流变助剂稀释液A/B的配方 i. 制备样品

原材料 配方.% 设计无机流变助剂稀释液A/B的添加量为1%、3%、
去离子水 90 5%三个梯度，根据表表4配方制备水性清漆样品。
无机流变助剂a/b 10
合计 100 表4 水性清漆样品的配方
原材料 配方.%
为了便于添加分散，预先根据表2配方将选定的六
水性清面漆基料 90
种增稠剂a/b/c/d/e/f原料制备成增稠剂稀释液A/B/C/ 无机流变助剂稀释液A/B X
水 Y
D/E/F待用。
合计 100
表2 增稠剂稀释液A/B/C/D/E/F的配方
注：X、Y表示添加量，根据涂料配方设计需要确
原材料 配方.%
定具体添加量。
去离子水 40
二乙二醇丁醚 20 ii. 测定待测样品的斯托默粘度（KU）以及流动曲线
增稠剂a/b/c/d/e/f 40
斯托默粘度在恒温恒湿环境下养护测定，恒温
合计 100
恒湿室环境温度：25±2℃；相对湿度：50±5%。流
为了节省制样过程，预先根据表3配方将水性单组 动曲线使用流变仪在旋转模式下测定，待测样品温度
分清漆制成水性清漆基料待用。 20℃，在第二天测定。

表5 无机流变助剂稀释液A/B不同添加量梯度下水性清漆样品的斯托默粘度
水性清漆样品对应的无机流变助剂 添加量 样品即时粘度 样品隔夜粘度
5% 49.7K 48.2K
无机流变助剂稀释液A 3% 47.9K 47.9K
1% 47.2K 46.3K

慧聪涂料网 www.coatings.hc360.com
