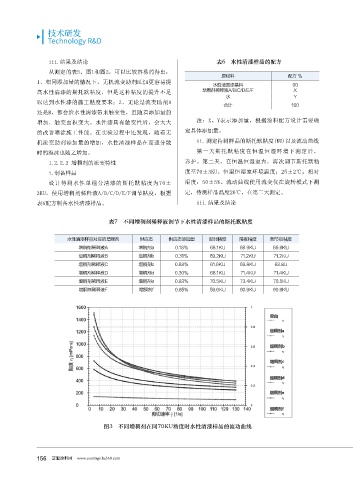

Page 158 - 2019涂料产业研究报告

技术研发
Technology R&D

iii.结果及结论 表6 水性清漆样品的配方
从测定的表5、图1和图2，可以比较容易的得出：
原材料 配方.%
1、相同添加量的情况下，无机流变助剂B比A更容易提
水性清面漆基料 90
高水性清漆的斯托默粘度，但是这种粘度的提升不足 增稠剂稀释液A/B/C/D/E/F X
水 Y
以达到水性漆的施工粘度要求；2、无论是流变助剂A
合计 100
还是B，都会给水性清漆带来触变性，且随着添加量的
增加，触变面积变大。水性漆具有触变性后，会大大 注：X、Y表示添加量，根据涂料配方设计需要确
的改善喷涂施工性能。在实验过程中还发现，随着无 定具体添加量。
机流变助剂添加量的增加，水性清漆样品在高速分散 ii. 测定待测样品的斯托默粘度(KU)以及流动曲线

时的泡沫也随之增加。 第一天斯托默粘度在恒温恒湿环境下测定后，
1.2.2.2 增稠剂的流变特性 养护。第二天，在恒温恒湿室内，再次调节斯托默粘
i.制备样品 度至70±3KU。恒温恒湿室环境温度：25±2℃；相对
设计待测水性单组分清漆的斯托默粘度为70± 湿度：50±5%。流动曲线使用流变仪在旋转模式下测
3KU，使用增稠剂稀释液A/B/C/D/E/F调节粘度，根据 定，待测样品温度20℃，在第二天测定。
表6配方制备水性清漆样品。 iii.结果及结论

表7 不同增稠剂稀释液调节下水性清漆样品的斯托默粘度

水性清漆样品对应的增稠剂 供应态 供应态添加量 即时粘度 隔夜粘度 调节后粘度
增稠剂稀释液A 增稠剂a 0.18% 68.1KU 69.9KU 69.9KU
增稠剂稀释液B 增稠剂b 0.31% 69.2KU 71.2KU 71.2KU
增稠剂稀释液C 增稠剂c 0.83% 61.6KU 63.8KU 63.8U
增稠剂稀释液D 增稠剂d 0.30% 68.1KU 71.4KU 71.4KU
增稠剂稀释液E 增稠剂e 0.83% 70.5KU 73.4KU 70.5KU
增稠剂稀释液F 增稠剂f 0.85% 59.6KU 60.9KU 60.9KU

图3 不同增稠剂在同70KU粘度时水性清漆样品的流动曲线

慧聪涂料网 www.coatings.hc360.com
