Page 181 - 2019涂料产业研究报告

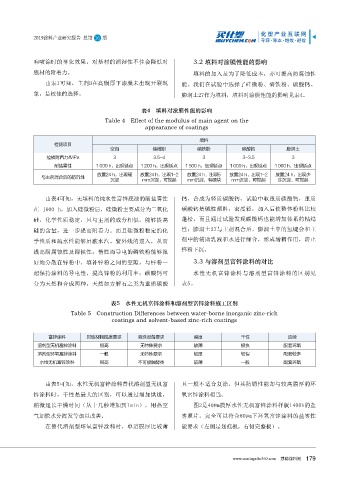

2019涂料产业研究报告 总第 16 期

响喷涂时的雾化效果，对基材的润湿性不佳会降低对 3.2 填料对涂膜性能的影响

底材的附着力。 填料的加入是为了降低成本，亦可提高防腐蚀性
由表1可知，主剂B在高膜厚下漆膜未出现开裂现 能。我们在试验中选择了硅微粉、磷铁粉、碳酸钙、
象，是较佳的选择。 膨润土27作为填料，填料对涂膜性能的影响见表4。

表4 填料对涂膜性能的影响

Table 4 Effect of the modulus of main agent on the
appearance of coatings

填料
检测项目
空白 硅微粉 磷铁粉 碳酸钙 膨润土
拉拔附着力/MPa 3 3.5~4 3 3~3.5 3
耐盐雾性 1.000.h，出现锈点 1.200.h，出现锈点 1.500.h，出现锈点 1.000.h，出现锈点 1.000.h，出现锈点
放置24.h，出现硬 放置24.h，出现1~2. 放置24.h，出现5. 放置24.h，出现1~2. 放置24.h，出现少
与主剂混合后的防沉性
沉淀 mm沉淀，可搅起 mm沉淀，有硬块 mm沉淀，可搅起 许沉淀，可搅起

由表4可知，无填料的纯水性富锌底漆的耐盐雾性 钙，合成为轻质碳酸钙，试验中取重质碳酸钙，重质
在 1000 h，加入硅微粉后，硅微粉主要成分为二氧化 碳酸钙是碱性颜料，密度轻，加入后使整体粉料比较

硅，化学性质稳定，且与主剂的成分相似，能够提高 蓬松，而且通过试验发现碳酸钙也能增加体系的粘结
硅的含量，进一步提高附着力。而且硅微粉稳定的化 性；膨润土27与主剂混合后，膨润土中的氢键会和主
学性质和疏水性能够屏蔽水汽、紫外线的进入，从而 剂中的辅助乳液和水进行缔合，形成增稠作用，防止
提高耐腐蚀性及耐候性；惰性而导电的磷铁粉能够很 锌粉下沉。

好地分散在锌粉中，填补锌粉之间的空隙，与锌粉一 3.3 与溶剂型富锌涂料的对比
起保持涂料的导电性，提高锌粉的利用率；碳酸钙可 水性无机富锌涂料与溶剂型富锌涂料的区别见
分为天然和合成两种，天然如方解石之类为重质碳酸 表5。

表5 水性无机富锌涂料和溶剂型富锌涂料施工区别
Table 5 Construction Differences between water-borne inorganic zinc-rich
coatings and solvent-based zinc-rich coatings

富锌涂料 对底材粗糙度要求 喷涂设备要求 膜厚 干性 后续
溶剂型无机富锌涂料 很高 无特殊要求 较薄 极快 配套环氧
溶剂型环氧富锌涂料 一般 无特殊要求 较厚 较慢 配套较多
水性无机富锌涂料 很高 不可接触醇类 较薄 一般 配套环氧

由表5可知，水性无机富锌涂料替代溶剂型无机富 且一般不适合复涂，但其防锈性能却与较高膜厚的环
锌涂料时，干性是最大的区别，可以通过增加烘道， 氧富锌涂料相当。

稍微延长干燥时间（从十几秒增加到1min），用热空 图2是40µm膜厚水性无机富锌涂料样板1400h的盐
气加快水分挥发等加以改善。 雾照片，完全可以符合80µm下环氧富锌涂料的盐雾性
在替代溶剂型环氧富锌涂料时，单道膜厚比较薄 能要求（左侧是划痕板，右侧完整板）。

www.coatings.hc360.com 慧聪涂料网
