Page 179 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

水性无机富锌涂料以水作为溶剂，大大降低了涂 由图1可知，底材也是漆膜的组成部分，因此漆膜

料中的VOC含量，甚至可以制成完全不含溶剂的零VOC 是否完整，与底材的结合度是否完美直接决定了漆膜
产品。其防护机理仍然是阴极保护，成膜后漆膜的耐 的防腐蚀性能和寿命。
高温性和耐化学品性更优异。
2 试验部分
1 水性无机富锌涂料的成膜机理 2.1原材料

水性无机富锌涂料是以无机硅酸盐（如：硅酸 粉料部分：500目锌粉，上海开林造漆厂；800目
钠 、钾 、锂水溶液等）为基料、金属锌为主要防锈颜 磷铁粉，四环颜料有限公司；800目碳酸钙，江西广泰
料，添加多种填料和助剂而制成的一种重防腐涂料 ［1］ 。 粉体；1 250目硅微粉，红雷硅微粉有限公司；膨润土
漆料中的锌粉不仅仅是防锈颜料，同时又起到固 27号，上海开林造漆厂。

化剂的作用，成膜时硅酸盐中大量存在—OH基团不仅 硅酸盐主剂部分：主剂A，进口样品；主剂B、
与锌起交联反应，而且亦与钢铁底材发生键合作用， 主剂C，武汉有机硅研究所；主剂D，上海硅酸盐研究
形成硅酸锌铁的络合物Fe（2SiO 3 ） 3 ·ZnSiO 3 ，使基体 所；主剂E，自制；主剂F，国产样品；主剂G，国产样
表面的铁原子也成为漆膜无机大分子结构的一个组成 品。

部分，从而使漆膜牢固地附着在钢铁表面。具体成膜 2.2 水性无机富锌涂料的配方
机理如图1所示。
水性无机富锌涂料的配方见表1。
Zn+Me 2 SiO 3 +2H 2 O→ZnSiO 3 +2MeOH+H 2 ↑ (1)
2Fe+Zn+4Me 2 SiO 3 +8H 2 O→Fe 2 (SiO 3 ) 3 ·ZnSiO 3 +8MeOH+4H 2 ↑ (2) 表1 水性无机富锌涂料的配方
Table 1 The formulation of waterborne
inorganic zinc-rich coatings

原料名 w/% 原料名 w/%
甲组分 乙组分
开林锌粉 85.5 主剂 100
1.250目硅微粉 8 合计 100
800目碳酸钙 2
800目磷铁粉 2.5
膨润土27 2
合计 100

注：70%锌粉。

2.3 样板制备

底材：75mm×150mm×3mm喷砂钢板，粗糙度：80
µm。
将甲组分用木棒搅拌均匀后，与乙组分按如m（甲
组分）∶m（乙组分）=7∶3比例混合均匀，采用空气

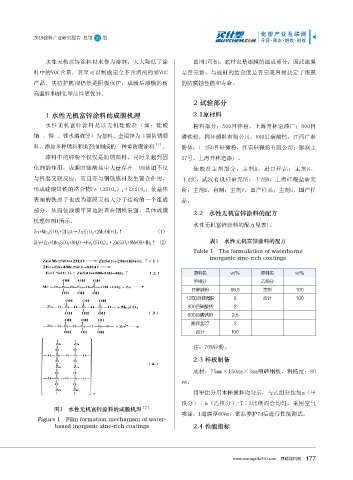

图1 水性无机富锌涂料的成膜机理 ［2］
喷涂，1道膜厚80µm，常温养护7d后进行性能测试。
Figure 1 Film formation mechanism of water-
based inorganic zinc-rich coatings 2.4 性能指标

www.coatings.hc360.com 慧聪涂料网
