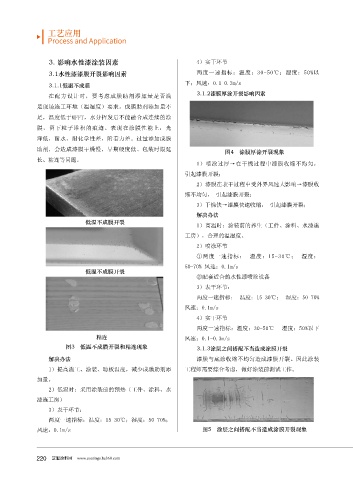

Page 222 - 2019涂料产业研究报告

工艺应用
Process and Application

3. 影响水性漆涂装因素 4）实干环节

3.1水性漆漆膜开裂影响因素 两度一速指标：温度：30-50℃；湿度：50%以
3.1.1低温不成膜 下；风速：0.1-0.3m/s
3.1.2漆膜厚涂开裂影响因素
在配方设计时，要考虑成膜助剂添加量是否满
足现场施工环境（温湿度）要求。成膜助剂添加量不
足，温度低于MFFT，水分挥发后不能融合成连续的涂
膜，留下粒子堆积的痕迹。表现在涂膜性能上：光
泽低，耐水、耐化学性差，附着力差。过量添加成膜

助剂，会造成漆膜干燥慢，早期硬度低、包装时限延 图4 涂膜厚涂开裂现象
长、粘连等问题。
1）喷涂过厚→在干燥过程中漆膜收缩不均匀，
引起漆膜开裂；
2）漆膜在表干过程中受外界风速大影响→漆膜收
缩不均匀， 引起漆膜开裂；
3）干燥快→漆膜快速收缩， 引起漆膜开裂；
解决办法
低温不成膜开裂
1）高温时：涂装前的养生（工件、涂料、水漆施
工房），合理的温湿度。
2）喷涂环节
①两度一速指标： 温度：15-30℃； 湿度：

50-70% 风速：0.1m/s
低温不成膜开裂
②配套适合的水性漆喷涂设备
3）表干环节：
两度一速指标： 温度：15-30℃； 湿度：50-70%
风速：0.1m/s
4）实干环节
两度一速指标：温度：30-50℃ 湿度：50%以下
粘连 风速：0.1-0.3m/s
图3 低温不成膜开裂和粘连现象 3.1.3涂层之间搭配不当造成涂膜开裂

解决办法 漆膜与底涂收缩不均匀造成漆膜开裂。因此涂装
1）提高施工、涂装、晾板温度，减少成膜助剂添 工程师需要综合考虑，做好涂装前测试工作。
加量。
2）低温时：采用涂装前的预热（工件、涂料、水

漆施工房）
3）表干环节：
两度一速指标：温度：15-30℃；湿度：50-70%；
风速：0.1m/s 图5 涂层之间搭配不当造成涂膜开裂现象

0 慧聪涂料网 www.coatings.hc360.com
