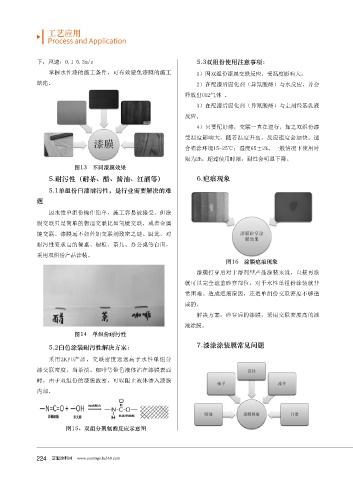

Page 226 - 2019涂料产业研究报告

工艺应用
Process and Application

下；风速：0.1-0.3m/s 5.3双组份使用注意事项：

掌握水性漆的施工条件，可有效避免漆膜的施工 1）因双组份漆属交联反应，受温度影响大。
缺陷。 2）在配漆后固化剂（异氰酸酯）与水反应，并会
释放出CO2气体 。

3）在配漆后固化剂（异氰酸酯）与主剂羟基乳液
反应。
4）只要配好漆，交联一直在进行，加之双组份漆
受温度影响大，随着温度升高，反应速度会加快。适

合喷涂环境15-25℃；湿度65±2%。一般情况下使用时
限为2h，超过使用时限，耐性会明显下降。
图13 不同漆膜效果

5.耐污性（耐茶、醋、酱油、红酒等） 6.疤痕现象
5.1单组份白漆耐污性，是行业需要解决的难
题

因水性单组份操作简单，施工容易被接受。但涂
膜交联只是简单的物理交联比如氢键交联，或者金属

键交联。漆膜远不如外加交联剂致密之谜。因此，对
耐污性要求高的餐桌、橱柜、茶几、办公桌等台面，
采用双组份产品涂装。
图16 涂膜疤痕现象

漆膜打穿后对于溶剂型产品涂装来说，直接再涂
就可以完全遮盖砂穿部位，对于水性单组份涂装就非
常困难。造成疤痕原因，还是单组份交联密度不够造
成的。

解决方案：砂穿后的漆膜，采用交联密度高的漆
液涂膜。
图14 单组份耐污性
5.2白色涂装耐污性解决方案： 7.漆涂涂装膜常见问题

采用2KPU产品，交联密度远远高于水性单组分
漆交联密度。当茶渍、咖啡等带色液体沾在漆膜表面

时，由于双组份的漆膜致密，可以阻止液体渗入漆膜
内部。

图15、双组分聚氨酯反应示意图

慧聪涂料网 www.coatings.hc360.com
