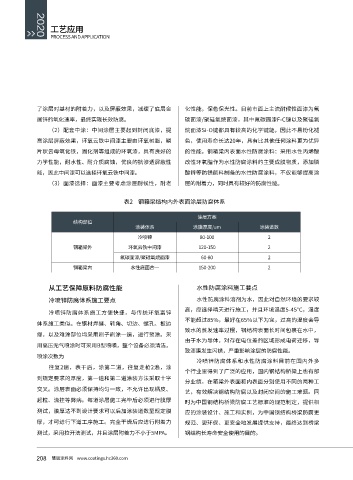

Page 210 - 2020涂料产业研究报告

工艺应用
PROCESS AND APPLICATION
了涂层对基材的附着力，以及屏蔽效果，减缓了底层金
属锌的氧化速率，最终实现长效防腐。
（2）配套中涂：中间涂层主要起到封闭底漆，提
高涂层屏蔽效果，环氧云铁中间漆主要由环氧树脂，鳞
片状云母氧化铁，固化剂等组成的环氧漆，具有良好的
力学性能，耐水性、耐介质腐蚀，优良的抗渗透屏蔽性
能，因此中间漆可以选择环氧云铁中间漆。
（3）面漆选择：面漆主要考虑涂层耐候性，耐老
表2
结构部位
钢箱梁外
氟碳面漆/聚硅氧烷面漆
钢箱梁内
从工艺保障原料防腐性能
冷喷锌防腐体系施工要点
冷喷锌防腐体系施工方便快捷，与传统环氧富锌
体系施工类似。在钢材焊缝、转角、切边、螺孔、板边
缘，以及难涂部位均采用刷子刷涂一遍，进行预涂。采
用高压无气喷涂时可采用B型喷嘴，整个设备必须清洁，
喷涂次数为
往复2遍，表干后，涂第二道，往复走枪2遍，涂
到规定要求的厚度，第一道和第二道涂装方法采取十字
交叉。涂层表面必须保持均匀一致，不允许出现橘皮、
起粒、流挂等弊病。每道涂层施工完毕后必须进行膜厚
测试，膜厚达不到设计要求可以后加涂装道数至规定膜
厚，才可进行下道工序施工。完全干燥后应进行附着力
测试，采用拉开法测试，并且涂层附着力不小于5MPA。
208 慧聪涂料网 www.coatings.hc360.com
化性能，保色保光性。目前市面上主流耐候性面漆为氟
碳面漆/聚硅氧烷面漆，其中氟碳面漆F-C键以及聚硅氧
烷面漆Si-O键都具有较高的化学键能，因此不易粉化褪
色，使用寿命长达20年，具有比其他任何涂料更为优异
的性能。钢箱梁内表面水性防腐涂料：采用水性丙烯酸
改性环氧脂作为水性防腐涂料的主要成膜物质，添加磷
酸锌等防锈颜料制备的水性防腐涂料，不仅能够提高涂
层的附着力，同时具有较好的防腐性能。
钢箱梁结构内外表面涂层防腐体系
涂层方案
涂装体系 涂膜厚度/um 涂装道数
冷喷锌 80-100 2
环氧云铁中间漆 120-150 2
60-80 2
水性底面合一 150-200 2
水性防腐涂料施工要点
水性防腐涂料溶剂为水，因此对自然环境的要求较
高，应选择晴天进行施工，并且环境温度5-45°C，湿度
不能超过85%，最好在65%以下为宜，过高的湿度会导
致水的蒸发速率过慢，钢结构表面长时间包裹在水中，
由于水为导体，对存在电位差的区域形成电荷迁移，导
致漆膜发生闪锈，严重影响涂层的防腐性能。
冷喷锌防腐体系和水性防腐涂料目前在国内外多
个行业里得到了广泛的应用，国内钢结构桥梁上也有部
分业绩，在箱梁外表面和内表面分别使用不同的两种工
艺，有效解决钢结构防腐以及封闭空间的施工难题。同
时为中国钢结构桥梁防腐工艺标准的规范制定，提供相
应的涂装设计、施工和实例，为中国钢结构桥梁防腐更
规范、更环保、更安全地发展提供支持，最终达到桥梁
钢结构长寿命安全使用的目的。
