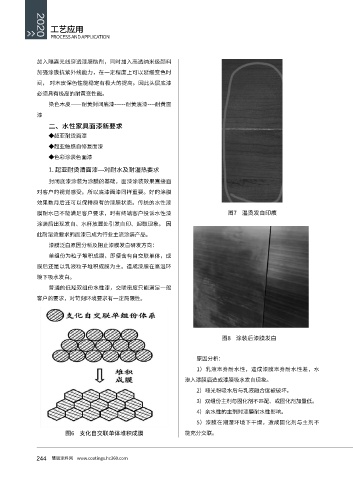

Page 246 - 2020涂料产业研究报告

工艺应用
PROCESS AND APPLICATION

加入隔离光线穿透漆膜助剂，同时加入高透纳米级颜料
加强涂膜抗紫外线能力，在一定程度上可以延缓变色时
间， 对木皮保色性能稳定有极大的提高。因此头层底漆
必须具有极高的耐黄变性能。

染色木皮——耐黄封闭底漆------耐黄底漆----耐黄面
漆
二、水性家具面漆新要求
◆超亚耐烫面漆
◆超亚触感自修复面漆

◆色彩涂装色面漆
1. 超亚耐烫清面漆---对耐水及耐湿热要求

封闭底漆涂装为涂膜的基础，面漆涂装效果直接面
对客户的视觉感受。所以底漆面漆同样重要。好的涂膜
效果数月后还可以保持原有的漆膜状态。传统的水性漆

膜耐水已不能满足客户要求，时有终端客户投诉水性漆 图7 湿烫发白印痕
涂装后出现发白、水杯放置处引发白印、起鼓现象。 因
此耐湿烫要求的面漆已成为行业主流涂装产品。
漆膜泛白原因分析及阻止漆膜发白研发方向：

单组份为粒子堆积成膜，即便含有自交联单体，成
膜后还是以乳液粒子堆积成膜为主。造成漆膜在高湿环
境下吸水发白。
普通的低羟双组份水性漆，交联密度只能满足一般
客户的要求，对苛刻环境要求有一定局限性。

图8 涂装后漆膜发白

原因分析：
1）乳液本身耐水性，造成漆膜本身耐水性差，水

渗入漆膜后造成漆膜吸水发白现象。
2）哑光粉吸水后与乳液融合度被破坏。
3）双组份主剂与固化剂不匹配、或固化剂加量低。
4）亲水性的主剂对漆膜耐水性影响。
5）漆膜在潮湿环境下干燥，造成固化剂与主剂不

图6 支化自交联单体堆积成膜 能充分交联。

244 慧聪涂料网 www.coatings.hc360.com
