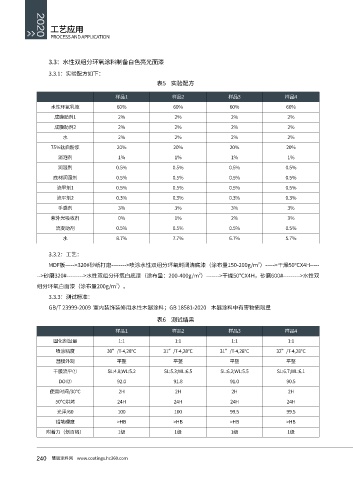

Page 242 - 2020涂料产业研究报告

工艺应用
PROCESS AND APPLICATION

3.3：水性双组分环氧涂料制备白色亮光面漆
3.3.1：实验配方如下：
表5 实验配方

样品1 样品2 样品3 样品4
水性环氧乳液 60% 60% 60% 60%
成膜助剂1 2% 2% 2% 2%
成膜助剂2 2% 2% 2% 2%

水 2% 2% 2% 2%
75%钛白粉浆 20% 20% 20% 20%
消泡剂 1% 1% 1% 1%
润湿剂 0.5% 0.5% 0.5% 0.5%
底材润湿剂 0.5% 0.5% 0.5% 0.5%
流平剂1 0.5% 0.5% 0.5% 0.5%
流平剂2 0.3% 0.3% 0.3% 0.3%

手感剂 3% 3% 3% 3%
紫外光吸收剂 0% 1% 2% 3%
流变助剂 0.5% 0.5% 0.5% 0.5%
水 8.7% 7.7% 6.7% 5.7%

3.3.2：工艺：
2
MDF板----->320#砂纸打磨-------->喷涂水性双组分环氧封闭清底漆（涂布量150-200g/m ）----->干燥50℃X4H-----
2
-->砂磨320#--------->水性双组分环氧白底漆（涂布量：200-400g/m ）------->干燥50℃X4H，砂磨600#--------->水性双
2
组分环氧白面漆（涂布量200g/m ）。
3.3.3：测试标准：
GB/T 23999-2009 室内装饰装修用水性木器涂料；GB 18581-2020 木器涂料中有害物质限量

表6 测试结果
样品1 样品2 样品3 样品4

固化剂当量 1:1 1:1 1:1 1:1
喷涂粘度 30”/T-4,28℃ 31”/T-4,28℃ 31”/T-4,28℃ 32”/T-4,28℃
湿膜外观 平整 平整 平整 平整
干膜流平① SL:4.8;WL:5.2 SL:5.3;WL:6.5 SL:6.2;WL:5.5 SL:6.7;WL:6.1
DOI② 92.0 91.8 91.0 90.5
使用时间/30℃ 2H 2H 2H 2H
50℃烘烤 24H 24H 24H 24H
光泽/60 100 100 99.5 99.5
铅笔硬度 >HB >HB >HB >HB

附着力（划百格） 1级 1级 1级 1级

240 慧聪涂料网 www.coatings.hc360.com
