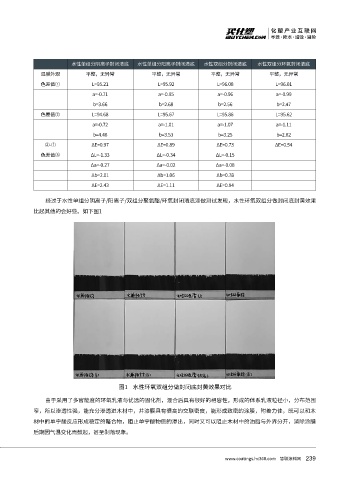

Page 241 - 2020涂料产业研究报告

水性单组分阴离子封闭清底 水性单组分阳离子封闭清底 水性双组分封闭清底 水性双组分环氧封闭清底
湿膜外观 平整，无异常 平整，无异常 平整，无异常 平整，无异常

色差值① L=95.21 L=95.92 L=96.08 L=96.01
a=-0.71 a=-0.95 a=-0.96 a=-0.99
b=3.66 b=2.68 b=2.56 b=2.47
色差值② L=94.68 L=95.67 L=95.86 L=95.62
a=-0.72 a=-1.01 a=-1.07 a=-1.11
b=4.48 b=3.53 b=3.25 b=2.82
②-① ΔE=0.97 ΔE=0.89 ΔE=0.73 ΔE=0.54
色差值③ ΔL=-1.33 ΔL=-0.34 ΔL=-0.15
Δa=-0.27 Δa=-0.02 Δa=-0.08

Δb=2.01 Δb=1.06 Δb=0.78
ΔE=2.43 ΔE=1.11 ΔE=0.84

经过于水性单组分阴离子/阳离子/双组分聚氨酯/环氧封闭清底漆做测试发现，水性环氧双组分做封闭底封黄效果
比起其他的会好些。如下图1

图1 水性环氧双组分做封闭底封黄效果对比

由于采用了多官能度的环氧乳液与优选的固化剂，混合后具有很好的相容性，形成的体系乳液粒径小，分布范围
窄，所以渗透性强，能充分渗透进木材中，并漆膜具有很高的交联密度，能形成致密的涂膜，附着力佳，既可以和木
材中的单宁酸反应形成稳定的螯合物，阻止单宁酸物质的渗出，同时又可以阻止木材中的油脂与外界分开，消除涂膜

后期因气温变化而鼓起，甚至剥落现象。

239
www.coatings.hc360.com 慧聪涂料网
