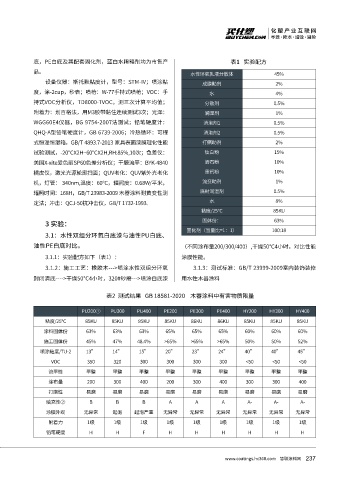

Page 239 - 2020涂料产业研究报告

底，PE白底及其配套固化剂，蓝白水稀释剂均为市售产 表1 实验配方
品。
水性环氧乳液分散体 45%
设备仪器：斯托默粘度计，型号：STM-IV；喷涂粘
成膜助剂 2%
度，涂-2cup，秒表；喷枪：W-77手持式喷枪；VOC：手 水 4%
持式VOC分析仪，TD8000-TVOC，测三次计算平均值； 分散剂 0.5%
附着力：划百格法，用M3胶带黏住连续测试3次；光泽： 润湿剂 1%
WGG60E4仪器，BG 9754-2007法测试；铅笔硬度计： 消泡剂1 0.5%

QHQ-A型铅笔硬度计，GB 6739-2006；冷热循环：可程 消泡剂2 0.5%
式恒温恒湿箱，GB/T 4893.7-2013 家具表面漆膜理化性能 打磨助剂 2%
试验测试，-20℃X2H~60℃X2H,RH:85%,10次；色差仪： 钛白粉 15%
美国X-xite爱色丽SP60色差分析仪；干膜流平：BYK-4840 滑石粉 10%
橘皮仪，激光光源轮廓扫面；QUV老化：QUV紫外光老化 重钙粉 10%
机，灯管： 340nm,温度：60℃，辐照度：0.68W/平米， 流变助剂 1%
辐照时间：168H，GB/T 23983-2009 木器涂料耐黄变性测 底材润湿剂 0.5%
水 8%
定法；冲击：QCJ-50抗冲击仪，GB/T 1732-1993.
粘度/25℃ 85KU
固体份： 63%
3 实验：
固化剂（当量比=1：1） 100:18
3.1：水性双组分环氧白底漆与油性PU白底、
油性PE白底对比。 （不同涂布量200/300/400）,干燥50℃4小时，对比性能

3.1.1：实验配方如下（表1）： 涂膜性能。
3.1.2：施工工艺：橡胶木--->喷涂水性双组分环氧 3.1.3：测试标准：GB/T 23999-2009室内装饰装修
封闭清底---->干燥50℃4小时，320#砂磨--->喷涂白底漆 用水性木器涂料

表2 测试结果 GB 18581-2020 木器涂料中有害物质限量

PU200① PU300 PU400 PE200 PE300 PE400 HY200 HY300 HY400
粘度/25℃ 85KU 85KU 85KU 85KU 86KU 86KU 85KU 85KU 85KU
涂料固体份 63% 63% 63% 65% 65% 65% 60% 60% 60%

施工固体份 45% 47% 48.4% >65% >65% >65% 50% 50% 52%
喷涂粘度/TU-2 13” 14” 15” 20” 23” 24” 40” 40” 45”
VOC 350 320 300 300 300 300 <50 <50 <50
流平性 平整 平整 平整 平整 平整 平整 平整 平整 平整
涂布量 200 300 400 200 300 400 300 300 400
打磨性 易磨 易磨 易磨 易磨 易磨 易磨 易磨 易磨 易磨
填充性② B B B A A A A- A- A-
涂膜外观 无异常 起泡 起泡严重 无异常 无异常 无异常 无异常 无异常 无异常

附着力 1级 1级 1级 1级 1级 1级 1级 1级 1级
铅笔硬度 H H F H H H H H H

237
www.coatings.hc360.com 慧聪涂料网
