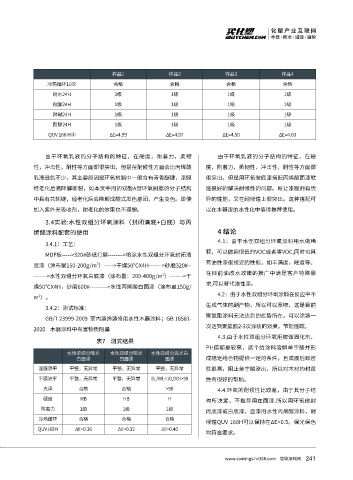

Page 243 - 2020涂料产业研究报告

样品1 样品2 样品3 样品4

冷热循环10次 合格 合格 合格 合格
耐水24H 1级 1级 1级 1级
耐酸24H 1级 1级 1级 1级
耐碱24H 1级 1级 1级 1级
耐醇24H 1级 1级 1级 1级
QUV 168 H③ ΔE=4.99 ΔE=4.87 ΔE=4.50 ΔE=4.03

由于环氧乳液的分子结构的特征，在硬度，附着力，柔韧 由于环氧乳液的分子结构的特征，在硬
性，冲击性，耐性等方面都很突出，但是在耐候性方面会比丙烯酸 度，附着力，柔韧性，冲击性，耐性等方面都
乳液逊色不少，其主要原因是环氧树脂中一般含有芳香醚键，漆膜 很突出，但是用环氧做底漆搭配丙烯酸面漆就
经老化后易降解断裂，如本文中用的双酚A型环氧树脂的分子结构 能很好的解决耐候性的问题。既让漆膜拥有优

中具有共轭键，经老化后会降解成醌式发色基团，产生变色。即使 异的性能，又在耐候性上很突出。这种搭配可
加入紫外光吸收剂，耐老化的效果也不理想。 以在木器漆的水性化中值得推荐使用。
3.4实验:水性双组分环氧涂料（封闭清底+白底）与丙

烯酸涂料配套的使用 4 结论
4.1：由于水性双组分环氧涂料用水做稀
3.4.1：工艺：
释，可以做到很低的VOC或者零VOC,同时也具
MDF板----->320#砂纸打磨-------->喷涂水性双组分环氧封闭清
2
底漆（涂布量150-200g/m ）----->干燥50℃X4H------->砂磨320#-- 有油性漆很接近的性能，如丰满度，硬度等，
2
------->水性双组分环氧白底漆（涂布量：200-400g/m ）------->干 在目前油改水政策的推广中满足客户特殊需
求,可以替代油性漆。
燥50℃X4H，砂磨600#--------->水性丙烯酸白面漆（涂布量150g/
2 4.2：由于水性双组分环氧涂料在反应中不
m ）。
生成气体的副产物，所以可以厚喷，这是目前
3.4.2：测试标准：
聚氨酯涂料无法达到的优势所在，可以涂装一
GB/T 23999-2009 室内装饰装修用水性木器涂料；GB 18581-
次达到聚氨酯2-3次涂装的效果，节能低碳。
2020 木器涂料中有害物质限量
4.3.由于水性双组分环氧用胺做固化剂，
表7 测式结果
PH值都是较高，这个给涂料溶解单宁酸并形
水性单组分哑光 水性双组分哑光 水性双组分亮光白
白面漆 白面漆 面漆 成稳定络合物提供一定的条件，且成膜后致密
湿膜流平 平整，无异常 平整，无异常 平整，无异常 性很高，阻止单宁酸渗出，所以对木材的封黄
干膜流平 平整，无异常 平整，无异常 SL/WL<10,DOI>90 性有很好的帮助。

光泽 合格 合格 >90 4.4.环氧的耐候性比较差，由于其分子结
硬度 HB HB H
构所决定，不推荐用在面漆.所以用环氧做封
附着力 1级 1级 1级
闭底漆或白底漆，面漆用水性丙烯酸涂料，耐
冷热循环 合格 合格 合格
候性QUV 168H可以保持在ΔE<0.5。保光保色
QUV168H ΔE=0.36 ΔE=0.32 ΔE=0.40
均符合要求。

241
www.coatings.hc360.com 慧聪涂料网
