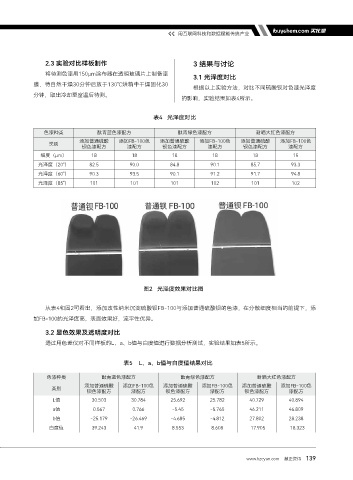

Page 141 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

2.3 实验对比样板制作 3 结果与讨论

将待测色漆用150µm涂布器在透明玻璃片上制备漆
3.1 光泽度对比
膜，待自然干燥30分钟后放于130℃烘箱中干燥固化30
根据以上实验方法，对比不同硫酸钡对色漆光泽度
分钟，取出冷却至室温后待测。
的影响，实验结果如表4所示。

表4 光泽度对比

色漆种类 酞青蓝色漆配方 酞青绿色漆配方 耐晒大红色漆配方
添加普通硫酸 添加FB-100色 添加普通硫酸 添加FB-100色 添加普通硫酸 添加FB-100色
类别
钡色漆配方 漆配方 钡色漆配方 漆配方 钡色漆配方 漆配方
细度（µm） 18 18 18 18 18 15
光泽度（20°） 82.5 90.0 84.8 90.1 85.7 93.3
光泽度（60°） 90.3 93.5 90.1 91.2 91.7 94.8
光泽度（85°） 101 101 101 102 101 102

图2 光泽度效果对比图

从表4和图2可看出，添加改性纳米沉淀硫酸钡FB-100与添加普通硫酸钡的色漆，在分散细度相当的前提下，添
加FB-100的光泽度高，表面效果好，流平性优异。

3.2 显色效果及透明度对比
通过用色差仪对不同样板的L、a、b值与白度值进行数据分析测试，实验结果如表5所示。

表5 L、a、b值与白度值结果对比

色漆种类 酞青蓝色漆配方 酞青绿色漆配方 耐晒大红色漆配方
类别 添加普通硫酸 添加FB-100色 添加普通硫酸 添加FB-100色 添加普通硫酸 添加FB-100色
钡色漆配方 漆配方 钡色漆配方 漆配方 钡色漆配方 漆配方
L值 30.503 30.784 25.692 25.782 40.729 40.894
a值 0.567 0.766 -5.45 -5.765 46.211 46.809
b值 -25.179 -26.469 -4.685 -4.812 27.802 28.238
白度值 39.243 41.9 8.553 8.608 -17.905 -18.323

www.hzeyun.com 慧正资讯 139
