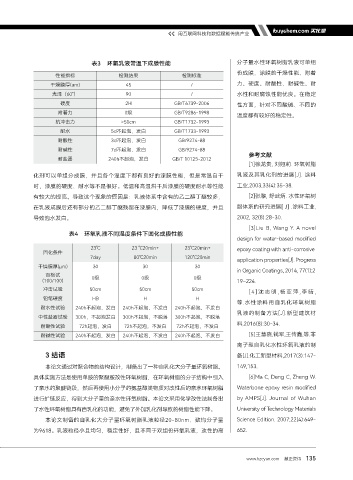

Page 137 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

表3 环氧乳液常温下成膜性能 分子量水性环氧树脂乳液可单组
份成膜，涂膜的干燥性能、附着
性能指标 检测结果 检测标准
干燥膜厚(um) 45 / 力、硬度、耐酸性、耐碱性、耐
光泽（60°） 90 / 水性和耐腐蚀性能优良。在稳定
硬度 2H GB/T6739-2006 性方面，针对不同酸碱、不同的
附着力 0级 GB/T9286-1998
温度都有较好的稳定性。
抗冲击力 >50cm GB/T1732-1993
耐水 5d不起泡，发白 GB/T1733-1993
耐酸性 3d不起泡，发白 GB/9274-88
耐碱性 7d不起泡，发白 GB/9274-88
参考文献
耐盐雾 240h不起泡，发白 GB/T 10125-2012
[1]徐龙贵, 刘娅莉. 环氧树脂
化剂可以单组分成膜，并且各个温度下都有良好的漆膜性能，但是常温自干 乳液及其乳化剂的进展[J]. 涂料
时，漆膜的硬度、耐水等不是很好。低温和高温烘干后漆膜的硬度耐水等性能 工业,2003,33(4):35-38.

有较大的提高。导致这个现象的原因是：乳液体系中含有的乙二醇丁醚较多， [2]张黎, 舒武炳. 水性环氧树
在乳液成膜后还有部分的乙二醇丁醚残留在漆膜内，降低了漆膜的硬度，并且 脂体系的研究进展[ J] .涂料工业,
导致泡水发白。 2002, 32(8):28-30.
[3]Liu B, Wang Y. A novel
表4 环氧乳液不同温度条件下固化成膜性能
design for water-based modified

23℃ 23 ℃20min+ 23℃20min+ epoxy coating with anti-corrosive
固化条件
7day 80℃20min 120℃20min application properties[J]. Progress
干燥膜厚(μm) 30 30 30
in Organic Coatings, 2014, 77(1):2
百格试
(100/100) 0级 0级 0级 19–224.
冲击试验 50cm 50cm 50cm [4]沈志明,杨亚萍,李晴,
铅笔硬度 HB H H
等.水性涂料用自乳化环氧树脂
耐水性试验 240h不起泡，发白 240h不起泡，不发白 240h不起泡，不发白
乳液的制备方法[J].新型建筑材
中性盐雾试验 300h，不起泡发白 300h不起泡，不脱落 300h不起泡，不脱落
料,2016(8):30-34.
耐酸性试验 72h起泡，发白 72h不起泡，不发白 72h不起泡，不发白
耐碱性试验 240h不起泡，发白 240h不起泡，不发白 240h不起泡，不发白 [5]王慧骁,钱军,王传鑫,等.非
离子型自乳化水性环氧乳液的制
3 结语 备[J].化工新型材料,2017(3):147-
本论文通过对聚合物的结构设计，制备出了一种自乳化大分子量环氧树脂。 149,153.

具体实施方法是使用单胺的聚醚胺改性环氧树脂，在环氧树脂的分子结构中引入 [6]Ma C, Deng C, Zheng W.
了亲水的聚醚链段，然后再使用小分子的氨基醇类物质对改性后的亲水环氧树脂 Waterbone epoxy resin modified
进行扩链反应，得到大分子量的亲水性环氧树脂。本论文采用化学改性法制备出 by AMPS[J]. Journal of Wuhan
了水性环氧树脂具有自乳化的功能，避免了外加乳化剂导致的树脂性能下降。 University of Technology Materials

本论文制备的自乳化大分子量环氧树脂乳液粒径20-80nm、数均分子量 Science Edition. 2007;22(4):649-
为9618。乳液粒径小且均匀，稳定性好，且不同于双组份环氧乳液，改性的高 652.

www.hzeyun.com 慧正资讯 135
