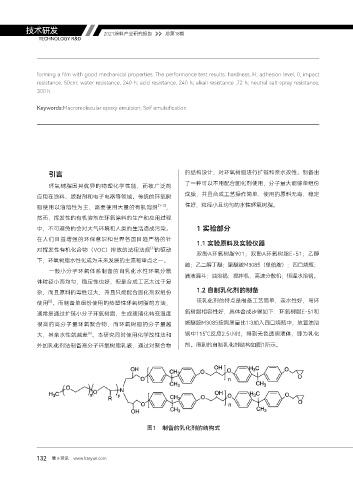

Page 134 - 2021涂料产业研究报告

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

forming a film with good mechanical properties. The performance test results: hardness, H; adhesion level, 0; impact
resistance, 50cm; water resistance, 240 h; acid resistance, 240 h; alkali resistance ,72 h; neutral salt spray resistance,
300 h.

Keywords:Macromolecular epoxy emulsion; Self emulsification

引言 的结构设计，对环氧树脂进行扩链和亲水改性。制备出
环氧树脂因其优异的物理化学性能，而被广泛的 了一种可以不用配合固化剂使用，分子量大能够单组份

应用在涂料、胶黏剂和电子电器等领域。传统的环氧树 成膜，并且合成工艺操作简单，使用的原料无毒，稳定
脂使用以油溶性为主，需要使用大量的有机溶剂 [1-3] ， 性好，粒径小且均匀的水性环氧树脂。
然而，挥发性的有机溶剂在环氧涂料的生产和应用过程
中，不可避免的会对大气环境和人类的生活造成污染。 1 实验部分

在人们日益增强的环保意识和世界各国日趋严格的针
1.1 实验原料及实验仪器
[4]
对挥发性有机化合物（VOC）排放的法律法规 的驱动
双酚A环氧树脂901；双酚A环氧树脂E-51；乙醇
下，环氧树脂水性化成为未来发展的主流和重点之一。
胺；乙二醇丁醚；聚醚胺M3085（单伯胺）；四口烧瓶；
一般小分子环氧体系制备的自乳化水性环氧分散
滴液漏斗；油浴锅；搅拌机，高速分散机；恒温水浴锅。
体粒径小而均匀，稳定性也好，但是合成工艺太过于复
杂，而且原料的毒性过大，并且只能配合固化剂双组份 1.2 自制乳化剂的制备
[5]
使用 。而制备单组份使用的热塑性环氧树脂的方法， 该乳化剂的特点是制备工艺简单，亲水性好，与环
通常是通过扩链小分子环氧树脂，生成玻璃化转变温度 氧树脂相容性好，具体合成步骤如下：环氧树脂E-51和

很高的高分子量环氧聚合物，而环氧树脂的分子量越 聚醚胺M3085按照质量比1:3加入四口烧瓶中，放置油浴
大，其亲水性就越差 。本研究同时使用化学改性法和 锅中115℃反应2.5小时，得到无色透明液体，即为乳化
[6]
外加乳化剂法制备高分子环氧树脂乳液，通过对聚合物 剂。得到的自制乳化剂结构如图1所示。

图1 制备的乳化剂的结构式

132 慧正资讯 www.hzeyun.com
