Page 136 - 2021涂料产业研究报告

技术研发 2021涂料产业研究报告 总第18期

TECHNOLOGY R&D

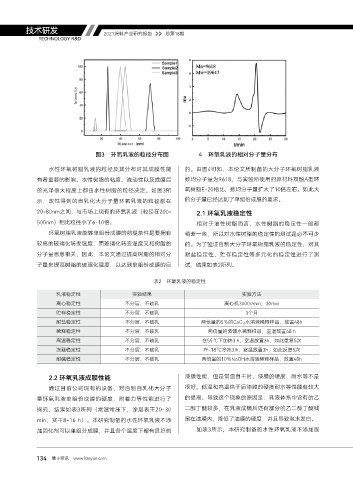

图3 环氧乳液的粒径分布图 4 环氧乳液的相对分子量分布

水性环氧树脂乳液的粒径及其分布对其成膜性能 的。由图4可知，本论文所制备的大分子环氧树脂乳液
有着重要的影响。水性树脂的粘度、流动性以及成膜后 数均分子量为9618，与实验所使用的原材料双酚A型环
的光泽很大程度上都由水性树脂的粒径决定。如图3所 氧树脂E-20相比，数均分子量扩大了10倍左右。如此大

示，改性得到的自乳化大分子量环氧乳液的粒径都在 的分子量已经达到了单组份成膜的要求。
20-80nm之间，与市场上现有的环氧乳液（粒径在200- 2.1 环氧乳液稳定性
500nm）相比粒径小了6-10倍。 相对于油性树脂而言，水性树脂的稳定性一般都
环氧树脂乳液能够单组份成膜的前提条件是要拥有 稍差一些，所以对水性树脂的稳定性的测试是必不可少
较高的玻璃化转变温度，而玻璃化转变温度又和树脂的 的。为了验证自制大分子环氧树脂乳液的稳定性，对其

分子量息息相关，因此，本论文通过提高树脂的相对分 耐盐稳定性、贮存稳定性等多元化的稳定性进行了测
子量来提高树脂的玻璃化温度，以达到单组份成膜的目 试，结果如表2所列。

表2 环氧乳液的稳定性

乳液稳定性 实验结果 实验方法
离心稳定性 不分层、不破乳 离心机3000r/min，30min
贮存稳定性 不分层、不破乳 3个月
耐盐稳定性 不分层、不破乳 两倍量的5％的CaC 12 水溶液稀释样品，放置48h
稀释稳定性 不分层、不破乳 两倍量的蒸馏水稀释样品，室温放置48 h
高温稳定性 不分层、不破乳 在55 ℃下加热3 h，室温放置3h，如此重复5次
冻融稳定性 不分层、不破乳 在-18 ℃冷冻3 h，室温放置3h，如此反复5次
耐碱稳定性 不分层、不破乳 两倍量的10％NaOH水溶液稀释样品，放置48h

2.2 环氧乳液成膜性能 漆膜性能，但是常温自干时，漆膜的硬度、耐水等不是
通过目前公司现有的设备，对自制自乳化大分子 很好。低温和高温烘干后漆膜的硬度耐水等性能有较大
量环氧乳液单组份成膜的硬度、附着力等性能进行了 的提高。导致这个现象的原因是：乳液体系中含有的乙
探究，结果如表3所列（常温常压下，涂层表干20-30 二醇丁醚较多，在乳液成膜后还有部分的乙二醇丁醚残

min，实干8-16 h）。本研究制备的水性环氧乳液不添 留在漆膜内，降低了漆膜的硬度，并且导致泡水发白。
加固化剂可以单组分成膜，并且各个温度下都有良好的 如表3所示，本研究制备的水性环氧乳液不添加固

134 慧正资讯 www.hzeyun.com
