Page 199 - 2021涂料产业研究报告

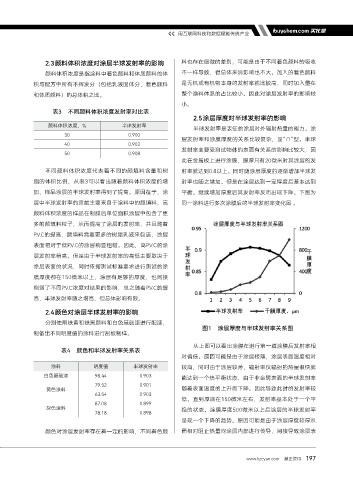

P. 199
用互联网科技和数据赋能传统产业
2.3 颜料体积浓度对涂层半球发射率的影响 料也存在细微的差别，可能是由于不同着色颜料的吸收
颜料体积浓度是指涂料中着色颜料和体质颜料的体 不一样导致，但总体来说影响也不大。加入的着色颜料
积与配方中所有不挥发分（包括乳液固体分，着色颜料 是无机或有机物本身的发射率就比较高，同时加入量在
和体质颜料）的总体积之比。 整个涂料体系的占比较小。因此对涂层发射率的影响较
小。
表3 不同颜料体积浓度发射率对比表
2.5 涂层厚度对半球发射率的影响
颜料体积浓度，% 半球发射率
半球发射率是表征的涂层对外辐射热量的能力。涂
30 0.900
层发射率和涂膜厚度的关系比较复杂，呈“∩”型。半球
40 0.902
发射率主要受测试物体的表面有关系的影响比较大，因
50 0.908
此在金属板上进行涂膜，膜厚只有20微米时其涂层的发
不同颜料体积浓度代表着不同的颜填料含量和树 射率就达到0.8以上。同时随涂层厚度的逐渐增加半球发
脂的体积比例，从表3可以看出随着颜料体积浓度的增 射率也随之增加。但是在涂层达到一定厚度后基本达到
加，样品涂层的半球发射率得到了提高。原因在于，涂 平衡。继续增加厚度后其发射率反而出现下降。下图为
层中半球发射率的贡献主要来自于涂料中的颜填料，高 同一涂料进行多次涂膜后的半球发射率变化图 。
颜料体积浓度的样品在制膜后单位面积涂层中包含了更
多的颜填料粒子，从而提高了涂层的发射率，并且随着
P.V.C的提高，颜填料需要更多的树脂乳液来包裹，涂层
表面相对于低P.V.C的涂层稍显粗糙。因此，高P.V.C的涂
层发射率稍高。但是由于半球发射率的高低主要取决于
涂层表面的状况，同时依据测试标准要求进行测试的涂
膜厚度都在150微米以上，涂层有足够的厚度，也间接
削弱了不同P.V.C浓度对结果的影响，总之随着P.V.C的提
高，半球发射率随之增高，但总体影响有限。
2.4 颜色对涂层半球发射率的影响
分别使用铁黄和铁黑颜料和白色基础漆进行配漆，
图1 涂层厚度与半球发射率关系图
制备出不同明度值的涂料进行刮板制样。
从上图可以看出涂膜在进行第一道涂膜后发射率相
表4 颜色和半球发射率关系表
对偏低。原因可能是由于涂层较薄，涂层表面温度相对
涂料 明度值 半球发射率 较高，同时由于涂层较薄，辐射率仪辐射的热量很快就
白色基础漆 98.44 0.903 能达到一个热平衡状态，由于非金属表面的半球发射率
79.52 0.901
黄色涂料 随着表面温度的上升而下降。因此导致此时的发射率较
63.54 0.903
低。直到厚底在150微米左右，发射率基本处于一个平
87.08 0.899
灰色涂料 稳的状态。涂膜厚度500微米以上后涂层的半球发射率
78.18 0.898
呈现一个下降的趋势。原因可能是由于涂层厚度较厚从
颜色对涂层发射率存在着一定的影响，不同着色颜 而相对阻止热量向涂层内部进行传导，间接导致涂层表
www.hzeyun.com 慧正资讯 197
