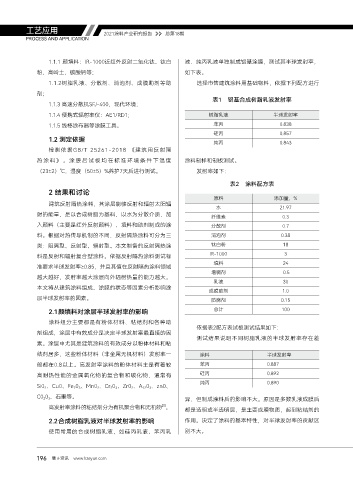

Page 198 - 2021涂料产业研究报告

工艺应用 2021涂料产业研究报告 总第18期

PROCESS AND APPLICATION

1.1.1 颜填料：IR-1000近红外反射二氧化钛、钛白 液、纯丙乳液单独制成铝基涂膜，测试其半球发射率，
粉、高岭土、碳酸钙等； 如下表。

1.1.2树脂乳液、分散剂、消泡剂、成膜助剂等助 选择市售建筑涂料用基础物料，依据下列配方进行
剂；
表1 铝基合成树脂乳液发射率
1.1.3 高速分散机SFJ-400，现代环境；
1.1.4 便携式辐射率仪：AE1/RD1； 树脂乳液 半球发射率

1.1.5 线棒涂布器等涂膜工具。 苯丙 0.838
硅丙 0.857
1.2 测定依据
纯丙 0.843
检测依据GB/T 25261-2018 《建筑用反射隔
热涂料》。涂膜后试板均在标准环境条件下温度 涂料制样和制板测试。
（23±2）℃，湿度（50±5）%养护7天后进行测试。 发射率如下：

表2 涂料配方表
2 结果和讨论
原料 添加量，%
建筑反射隔热涂料，其涂层能够反射和辐射太阳辐
水 21.97
射的能量，是以合成树脂为基料，以水为分散介质，加 纤维素 0.3
入颜料（主要是红外反射颜料）、填料和助剂制成的涂 分散剂 0.7

料。根据对热传导机制的不同，反射隔热涂料可分为三 消泡剂 0.38
类：阻隔型、反射型、辐射型。本文制备的反射隔热涂 钛白粉 18
料是反射和辐射复合型涂料。依据反射隔热涂料测试标 IR-1000 3
填料 24
准要求半球发射率≥0.85，并且其值在反射隔热涂料领域
增稠剂 0.5
越大越好，发射率越大涂层向外辐射热量的能力越大。
乳液 30
本文将从建筑涂料组成、涂膜的状态等因素分析影响涂
成膜助剂 1.0
层半球发射率的因素。 防腐剂 0.15

2.1 颜填料对涂层半球发射率的影响 总计 100
涂料组分主要都是有粉体材料、粘结剂和各种助
依据表2配方表试板测试结果如下：
剂组成，涂层中有效成分是决定半球发射率最直接的因
测试结果说明不同树脂乳液的半球发射率存在差
素。涂层中尤其是建筑涂料的有效成分以粉体材料和粘
结剂居多，这些粉体材料（非金属无机材料）发射率一 涂料 半球发射率
般都在0.8以上。高发射率涂料的粉体材料主是有着较 苯丙 0.887
高耐热性能的金属氧化物的复合物和碳化物，通常有 硅丙 0.892
纯丙 0.890
Si0 2 、Cu0、Fe 2 0 3 、Mn0 2 、Cr 2 0 3 、Zr0 2 、A 12 0 3 、zn0、
C0 2 0 3 、石墨等。 异，但制成涂料后的影响不大。原因是多数乳液成膜后
[3]
高发射率涂料的粘结剂分为有机聚合物和无机物 。 都是透明或半透明层，是主要成膜物质，起到粘结剂的
2.2 合成树脂乳液对半球发射率的影响 作用。决定了涂料的基本特性，对半球发射率的贡献区
使用常用的合成树脂乳液，如硅丙乳液、苯丙乳 别不大。

196 慧正资讯 www.hzeyun.com
