Page 193 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

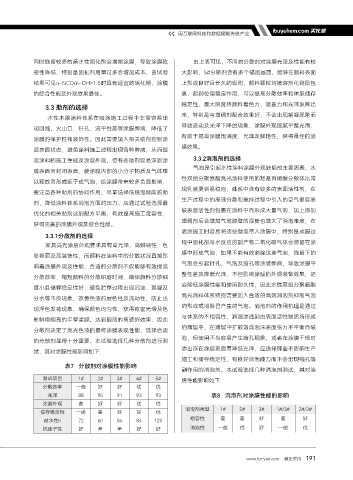

同时残留较多的亲水性固化剂会增塑涂膜，导致涂膜致 由上表可见，不同的分散剂对涂膜光泽及性能有较
密性降低，特别是固化剂用量过多会增加成本，由试验 大影响，5#分散剂含有多个锚固基团，能够在颜料表面

结果可见n-NCO/n-OH=1.5时具有适宜的活化期，涂膜 上形成良好且长久的吸附，颜料颗粒均被溶剂化链段包
的综合性能及外观效果最佳。 裹，起到位阻稳定作用，可以提高分散效率和体系储存

3.3 助剂的选择 稳定性，最大限度将颜料着色力、遮盖力和光泽发挥出
水性木器涂料体系在喷涂施工过程中非常容易出 来，特别是与增稠剂配合效果好，不会出现絮凝现象而
现回缩、火山口、针孔、流平性差等涂膜弊病，降低了 导致流动及光泽下降的现象，涂膜外观细腻平整光滑，
涂膜的保护性和装饰性。因此需要加入相关助剂控制涂 有助于提高涂膜饱满度、光泽及鲜艳性，获得最佳的涂
膜效果。
层表面状态，避免涂料施工过程出现各种弊病，从而提
高涂料的施工性能及涂层外观，但有些助剂容易浮到涂 3.3.2消泡剂的选择
气泡是引起水性涂料涂膜外观缺陷的主要因素，水
膜表面而封闭表面，使涂膜内部的小分子物质及气体难
性双组分聚氨酯亮光涂料使用的羟基丙烯酸分散体比常
以释放而形成痱子或气泡，给涂膜带来较多负面影响，
规乳液更容易稳泡，体系中含有较多的表面活性剂，在
要注意各种助剂的协同作用，尽量选择低稳泡倾向的助
生产过程中的高速分散和搅拌过程中引入的空气很容易
剂，降低涂料体系消泡方面的压力。应通过试验选择最
被表面活性剂包裹在涂料中而形成大量气泡，加上添加
优化的相关助剂达到配方平衡，有效提高施工宽容性，
增稠剂后会增加气泡膜壁的厚度也增大了消泡难度，在
获得完美的涂膜外观及综合性能。
喷涂施工时容易将这些微泡带入涂膜中，特别是成膜过
3.3.1分散剂的选择
家具亮光涂层外观要求具有高光泽、高鲜映性、色 程中固化剂与水反应的副产物二氧化碳气体会滞留在涂
彩艳丽及高装饰性，而颜料在涂料中的分散状况直接影 膜中形成气泡，如果不能有效消除这些气泡，残留下的
响着涂膜外观及性能，合适的分散剂不仅能够有效提高 气泡会引起针孔、气泡及缩孔等涂装弊病，导致涂膜平

分散效率，缩短颜料的分散研磨时间，确保颜料分散细 整性差及降低光泽，不但影响涂膜的外观装饰效果，还
度小且储存稳定性好，避免贮存过程出现沉淀、絮凝及 会降低涂膜性能和使用耐久性，因此水性双组分聚氨酯
亮光涂料体系特别需要加入合适的高效消泡剂抑制气泡
分水等不良现象，改善色漆的展色性及流动性，防止出
的形成或消除已产生的气泡。消泡剂的作用机理是通过
现浮色发花现象，确保颜色均匀性，获得致密光滑及色
与体系的不相容性，润湿渗透到由表面活性物质所形成
彩鲜艳明亮的平整涂膜，达到靓丽的高装饰效果，因此
的薄层中，在薄层中扩散造成泡沫表面张力不平衡而破
分散剂决定了亮光色漆的最终涂膜表观性能，选择合适
泡，但使用不当容易产生缩孔现象，或者在涂膜干燥时
的分散剂显得十分重要。本试验选择几种分散剂进行测
试，其对涂膜性能影响如下: 渗出浮在涂层表面而降低光泽，应选择那些不影响生产
施工和储存稳定性，有良好消泡能力而不会出现缩孔等
表7 分散剂对涂膜性能影响
副作用的消泡剂。本试验选择几种消泡剂测试，其对涂
测试项目 1# 2# 3# 4# 5# 膜性能影响如下:
分散效率 一般 好 好 优 优
光泽 88 90 91 93 93 表8 消泡剂对涂膜性能的影响
涂膜外观 差 好 好 优 优
消泡剂类型 1# 2# 3# 1#/3# 2#/3#
储存稳定性 一般 差 好 好 优
耐水性h 72 60 84 84 120 相容性 差 差 好 差 好
抗痱子性 好 差 差 好 好 消泡性 一般 优 好 一般 优

www.hzeyun.com 慧正资讯 191
