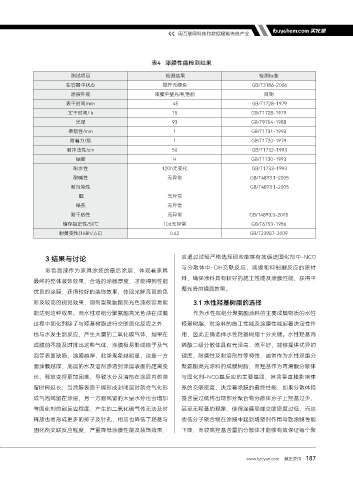

Page 189 - 2021涂料产业研究报告

用互联网科技和数据赋能传统产业

表4 漆膜性能检测结果

测试项目 检测结果 检测标准
在容器中状态 搅拌无硬块 GB/T3186-2006
涂层外观 漆膜平整光滑,艳丽 目测
表干时间/min 45 GB/T1728-1979
实干时间/ h 15 GB/T1728-1979
光泽 93 GB/T9754-1988
柔韧性/mm 1 GB/T1731-1993
附着力/级 1 GB/T1720-1979
耐冲击性/cm 50 GB/T1732-1993
硬度 H GB/T1730-1993
耐水性 120h无变化 GB/T1733-1993
耐碱性 无异常 GB/T4893.1-2005
耐污染性 GB/T4893.1-2005
醋 无异常
绿茶 无异常
耐干热性 无异常 GB/T4893.3-2005
储存稳定性/50℃ 10d无异常 GB/T6753-1986
耐黄变性(168h/△E) 0.42 GB/T23987-2009

3 结果与讨论 应通过试验严格选择那些能够有效促进固化剂中-NCO
彩色面漆作为家具涂装的最后涂层，体现着家具 与分散体中-OH交联反应，减缓和抑制副反应的原材
最终的整体装饰效果，合适的涂膜厚度，才能得到性能 料，确保涂料具有较好的施工性能及涂膜性能，获得平
整光滑的镜面效果。
优良的涂膜，获得较好的装饰效果，体现光鲜亮丽的色
彩及较高的视觉效果，溶剂型聚氨酯亮光色漆很容易就 3.1 水性羟基树脂的选择
能达到这种效果。而水性双组分聚氨酯亮光色漆在成膜 作为水性双组分聚氨酯涂料的主要成膜物质的水性
过程中固化剂除了与羟基树脂进行交联固化反应之外， 羟基树脂，对涂料的施工性能及涂膜性能起着决定性作

也与水发生副反应，产生大量的二氧化碳气体，如果在 用，因此正确选择水性羟基树脂十分关键。水性羟基丙
成膜前不能及时排出这些气体，涂膜极易形成痱子及气 烯酸二级分散体具有光泽高、流平好，能够提供优异的
泡等表面缺陷，涂膜越厚，此类现象越明显，这是一方 硬度、耐磨性及耐溶剂性等特性，通常作为水性双组分
面涂膜越厚，底层的水及溶剂渗透到涂层表面的距离变 聚氨酯亮光涂料的成膜树脂，而羟基作为丙烯酸分散体
长，释放变得更加困难，导致水分及溶剂在涂层内的滞 与固化剂-NCO基反应的主要基团，其含量直接影响体

留时间延长，当涂膜表面干燥形成封闭层时就会气化形 系的交联密度，决定着涂膜的最终性能，如果分散体羟
成气泡残留在涂层，另一方面残留的大量水分也会增加 基含量过低将出现部分聚合物分散体分子上羟基过少，
与固化剂的副反应程度，产生的二氧化碳气体无法及时 甚至无羟基的现象，使得涂膜局部交联密度过低，而这

释放也易形成更多的痱子及针孔，相应也降低了羟基与 些低分子聚合物在涂膜中起到增塑剂作用导致涂膜性能
固化剂交联反应程度，严重降低涂膜性能及装饰效果， 下降，而较高羟基含量的分散体才能够有效保证每个聚

www.hzeyun.com 慧正资讯 187
