Page 191 - 2021涂料产业研究报告
P. 191
用互联网科技和数据赋能传统产业
试，结果如下:

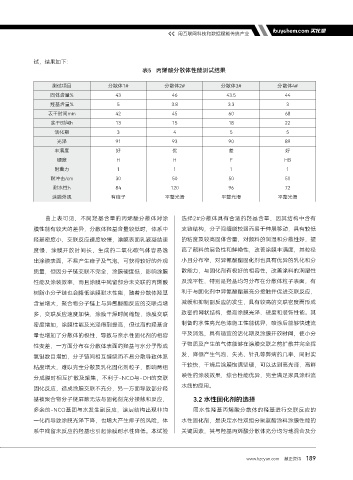

表5 丙烯酸分散体性能测试结果
测试项目 分散体1# 分散体2# 分散体3# 分散体4#
固体含量% 43 46 43.5 44
羟基含量% 5 3.8 3.3 3
表干时间min 42 45 60 68
实干时间h 13 15 18 22
活化期 3 4 5 5
光泽 91 93 90 89
丰满度 好 优 差 好
硬度 H H F HB
附着力 1 1 1 1
耐冲击/cm 30 50 50 50
耐水性h 84 120 96 72
涂膜外观 有痱子 平整光滑 平整光滑 平整光滑
由上表可见，不同羟基含量的丙烯酸分散体对涂 选择2#分散体具有合适的羟基含量，因其结构中含有
膜性能有较大的差异，分散体羟基含量较低时，体系中 支链结构，分子间缠绕较弱而易于伸展移动，具有较低
羟基密度小，交联反应速度较慢，涂膜表面乳液凝结速 的粘度及较高固体含量，对颜料的润湿和分散性好，提
度慢，涂膜开放时间长，生成的二氧化碳气体容易逸 高了颜料的展色性和鲜艳性，改善涂膜丰满度，其粒径
出涂膜表面，不易产生痱子及气泡，可获得较好的外观 小且分布窄，对异氰酸酯固化剂也具有优异的乳化和分
质量，但因分子链交联不完全，涂膜硬度低，影响涂膜 散能力，与固化剂有极好的相容性，改善涂料的润湿性
性能及涂装效率，而且涂膜中残留部分未交联的丙烯酸 及流平性，特别是羟基均匀分布在分散体粒子表面，有
树脂小分子链也会降低涂膜耐水性能，随着分散体羟基 利于与固化剂中异氰酸酯基充分接触并促进交联反应，
含量增大，聚合物分子链上与异氰酸酯反应的交联点增 减缓和抑制副反应的发生，具有较高的交联密度而形成
多，交联反应速度加快，涂膜干燥时间缩短，涂膜交联 致密的网状结构，提高涂膜光泽、硬度和装饰性能。其
密度增加，涂膜性能及光泽得到提高，但过高的羟基含 制备的水性亮光色漆施工性能优异，喷涂后能够快速流
量也增加了分散体的极性，导致与亲水性固化剂的相容 平及消泡，具有适宜的活化期及涂膜开放时间，使小分
性变差，一方面分布在分散体表面的羟基与水分子形成 子物质及产生的气体能够在涂膜交联之前扩散并完全挥
氢键数目增加，分子链间相互缠绕而不易分散导致体系 发，降低产生气泡、失光、针孔等弊病的几率，同时实
粘度增大，难以完全分散及乳化固化剂粒子，影响两组 干较快，干燥后涂膜饱满坚硬，可以达到高光泽、高鲜
分成膜时相互扩散及聚集，不利于-NCO与-OH的交联 映性的涂装效果，综合性能优异，完全满足家具涂料流
固化反应，造成涂膜交联不充分，另一方面导致部分羟 水线的应用。
基被聚合物分子链屏蔽无法与固化剂充分接触和反应， 3.2 水性固化剂的选择
多余的-NCO基团与水发生副反应，涂层结构出现非均 同水性羟基丙烯酸分散体的羟基进行交联反应的
一化而导致涂膜光泽下降，也增大产生痱子的风险，体 水性固化剂，是决定水性双组分聚氨酯涂料涂膜性能的
系中残留未反应的羟基也引起涂膜耐水性降低。本试验 关键因素，其与羟基丙烯酸分散体充分均匀地混合及分
www.hzeyun.com 慧正资讯 189
