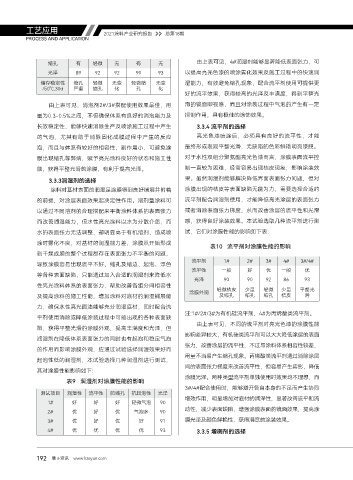

Page 194 - 2021涂料产业研究报告

工艺应用 2021涂料产业研究报告 总第18期

PROCESS AND APPLICATION

缩孔 有 轻微 无 有 无 由上表可见，4#润湿剂能够显著降低表面张力，可
光泽 89 92 92 90 93 以提高亮光色漆的喷涂雾化效果及施工过程中的快速润
储存稳定性 缩孔 轻微 无变 轻微缩 无变 湿能力，有效避免缩孔现象，配合流平剂使用可提供更
/50℃,30d 严重 缩孔 化 孔 化
好的流平效果，获得较高的光泽及丰满度，得到平整光
由上表可见，消泡剂2#/3#搭配使用效果最佳，用 滑的镜面即视感，而且对涂装过程中气泡的产生有一定

量为0.3-0.5%之间，不但确保体系有良好的消泡能力及 抑制作用，具有极佳的涂饰效果。
长效稳定性，能够快速消除生产及喷涂施工过程中产生 3.3.4 流平剂的选择
的气泡，尤其有助于消除固化成膜过程中产生的反应 亮光色漆喷涂后，必须具有良好的流平性，才能
泡，而且与体系有较好的相容性，副作用小，可避免涂 最终形成表观平整光滑、无缺陷的色彩鲜艳明亮漆膜。
膜出现缩孔等弊病，赋予亮光涂料良好的状态和施工性 对于水性双组分聚氨酯亮光色漆而言，涂膜表面流平控

能，获得平整光滑的涂膜，有利于提高光泽。 制一直较为困难，经常容易出现桔皮现象，影响涂装效
3.3.3润湿剂的选择 果。虽然润湿剂能够解决降低界面表面张力问题，但对
涂料对基材表面的润湿是涂膜得到良好铺展并附着 涂膜出现的桔皮等表面缺陷无能为力，需要选择合适的
的前提，对涂层表面效果起决定性作用。溶剂型涂料可 流平剂配合润湿剂使用，才能降低亮光涂层的表面张力

以通过不同溶剂的合理搭配来平衡涂料体系的表面张力 或者消除表面张力梯度，从而改善涂层的流平性和光滑
而改善润湿能力，但水性亮光涂料以水为分散介质，而 感，获得良好涂装效果。本试验选取几种流平剂进行测
水的表面张力无法调整，却明显高于有机溶剂，造成喷 试，它们对涂膜性能的影响见下表:
涂时雾化不良，对基材的润湿能力差，涂膜从开始形成
表10 流平剂对涂膜性能的影响
到干燥成膜的整个过程都存在表面张力不平衡的问题，
流平剂 1# 2# 3# 4# 3#/4#
导致涂膜容易出现流平不好、缩孔及缩边、起泡、浮色
流平性 一般 好 优 一般 优
等各种表面缺陷，只能通过加入合适的润湿剂来降低水
光泽 90 90 92 86 93
性亮光涂料体系的表面张力，帮助改善各组分间相容性
涂膜外观 轻微桔皮 少量 轻微 少量 平整光
及提高涂料的施工性能，增加涂料对底材的润湿铺展能 及缩孔 缩孔 缩孔 桔皮 滑
力，确保水性亮光面漆能够充分润湿底材，同时配合流
注:1#/2#/3#为有机硅流平剂，4#为丙烯酸类流平剂。
平剂使用消除或降低涂装过程中可能出现的各种表面缺
由上表可见，不同的流平剂对亮光色漆的涂膜性能
陷，获得平整光滑的涂膜外观，提高丰满度和光泽，但
影响差异较大，有机硅类流平剂可以大大降低涂层的表面
润湿剂在降低体系表面张力的同时也有起泡和稳定气泡
张力，改善涂层的流平性，不过与涂料体系相容性较差，
的作用而影响涂膜外观，应通过试验选择润湿效果好而
用量不当易产生缩孔现象。丙烯酸类流平剂通过消除涂层
起泡性低的润湿剂，本试验选择几种润湿剂进行测试，
间的表面张力梯度来改善流平性，但容易产生雾影，降低
其对涂膜性能影响如下:
涂膜光泽。两种类型流平剂单独使用时效果均不理想，而
表9 润湿剂对涂膜性能的影响
3#/4#配合使用时，能够避开各自本身的不足而产生协同
测试项目 润湿性 流平性 防缩孔 抗起泡性 光泽
增效作用，明显增加对底材的润湿性，显著改善流平和流
1# 好 好 好 轻微气泡 90
2# 优 好 优 气泡多 90 动性，减少表面缺陷，增强涂膜表面的镜面效果，提高涂
3# 优 好 优 好 91 膜光泽及颜色鲜艳性，获得满意的涂装效果。
4# 优 优 优 优 93 3.3.5 增稠剂的选择

192 慧正资讯 www.hzeyun.com
