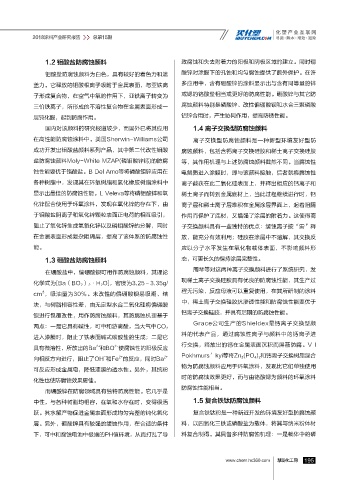

Page 197 - 2018涂料产业研究报告
P. 197
2018涂料产业研究报告 总第15期
1.2 钼酸盐防腐蚀颜料 致腐蚀和失去附着力的阳极和阴极区域的建立。同时硼
钼酸盐防腐蚀颜料为白色，具有较好的着色力和遮 酸锌对涂膜下的孔蚀和均匀腐蚀提供了额外保护。在许
盖力。它释放的钼酸根离子吸附于金属表面，与亚铁离 多应用中，含有硼酸锌的涂料显示出与含有同等量的锌
子形成复合物，在空气中氧的作用下，亚铁离子转变为 或锶的铬酸盐相当或更好的防腐性能。硼酸锌与其它防
三价铁离子，所形成的不溶性复合物在金属表面形成一 腐蚀颜料特别是磷酸锌、改性偏硼酸钡和水合三聚磷酸
层钝化膜，起到防腐作用。 铝锌合用时，产生协同作用，提高防锈性能。
国内对该颜料的研究报道较少，而国外已将其应用 1.4 离子交换型防腐蚀颜料
在高性能防腐蚀涂料中。美国Sherwin-Williams公司 离子交换型防腐蚀颜料是一种新型环境友好型防
成功开发出钼酸盐颜料系列产品，其中第二代改性钼酸 腐蚀颜料，包括含钙离子交换硅胶和稀土离子交换硅胶
盐防腐蚀颜料Moly-White.MZAP(磷钼酸锌钙)的防腐 等，其作用机理与上述防腐蚀颜料截然不同。当腐蚀性
蚀性能要优于铬酸盐。B.Del.Amo等将磷酸钼锌应用在 电解质进入涂膜时，即与该颜料接触，后者就将腐蚀性
各种树脂中，发现其在环氧树脂和氯化橡胶树脂涂料中 离子截获在此二氧化硅表面上，并释出相应的钙离子和
显示出最佳的防腐蚀性能。L.Veleva等将磷钼酸锌和氧 稀土离子而转到金属底材上，当此过程继续进行时，钙
化锌配合使用于环氧涂料，发现在氧化锌的存在下，由 离子层和稀土离子层堆积在金属涂层界面上，起着阻隔
于钼酸盐阴离子和氧化锌颗粒表面正电荷的相互吸引， 作用而保护了底材，又增强了涂层的附着力。这使得离
阻止了氧化锌生成氢氧化锌以及磷钼酸锌的分解，同时 子交换颜料具有一些独特的优点：缓蚀离子按“需”释
在金属表面形成复杂阻隔层，提高了该体系的防腐蚀性 放，能充分有效利用；硅胶在涂层中不溶解，其交换反
能。 应以分子水平发生在氧化物载体表面，不影响颜料形
1.3 硼酸盐防腐蚀颜料 态，可更长久的保持涂层完整性。
周琴等对这两种离子交换颜料进行了系统研究，发
在硼酸盐中，偏硼酸钡可用作防腐蚀颜料，其理论
化学式为[Ba（BO 2 ） 2 ·H 2 O]，密度为3.25－3.35g/ 现稀土离子交换硅胶具有优良的防腐蚀性能，其生产过
3
cm ，吸油量为30％。未改性的偏硼酸钡易吸潮、结 程无污染，反应母液可以重复使用，在其所研制的涂料
中，稀土离子交换硅胶抗渗透性能和防腐蚀性能要优于
块，与树脂相容性差，由无定型水合二氧化硅将偏硼酸
钙离子交换硅胶，并具有后期的防腐蚀性能。
钡进行包覆改性，用作防腐蚀颜料，其防腐蚀机理基于
Grace公司生产的Shieldex是钙离子交换型颜
两点：一是它具有碱性，可中和游离酸，当大气中CO 2
料的代表产品，通过腐蚀性离子与颜料中的钙离子进
进入漆膜时，阻止了铁表面碱式碳酸盐的生成；二是它
行交换，释放出的钙在金属表面沉积而屏蔽防腐。V.I.
2+
2-
具有微溶性，所放出的Ba 和BO 使腐蚀性的阳极反应
Pokhmurs’kyi等将Zn 3 (PO 4 ) 2 和钙离子交换树脂混合
2+
-
向相反方向进行，阻止了OH 和Fe 的反应，同时Ba 2+
物为防腐蚀颜料应用于环氧涂料，发现比它们单独使用
可反应形成金属皂，降低漆膜的透水性。另外，其抗粉
时的防腐蚀效果更好，而与由铬酸锶为颜料的环氧涂料
化性也使防腐蚀效果更佳。
防腐蚀性能相当。
而硼酸锌在防腐领域具有独特防腐性能。它几乎是
中性，与各种树脂均相容，在氧和水存在时，变得很活 1.5 复合铁钛防腐蚀颜料
跃。其水解产物促进金属表面形成均匀完整的钝化氧化 复合铁钛粉是一种新近开发的环境友好型防腐蚀颜
层。另外，硼酸锌具有较强的缓蚀作用，在合适的条件 料，以四氧化三铁或磷酸盐为载体，将其与纳米粉体材
下，可中和腐蚀电池中极端的PH值环境，从而打乱了导 料复合制得。其具备多种防腐蚀机理：一是载体中的磷
慧聪化工网 5
