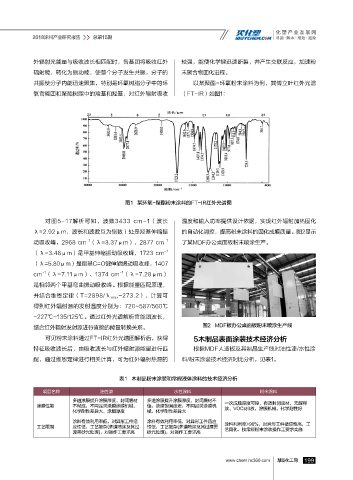

Page 201 - 2018涂料产业研究报告

2018涂料产业研究报告 总第15期

外辐射光能量与吸收波长相匹配时，各基团将吸收红外 较强，能使化学键迅速断裂，并产生交联反应，加速粉

辐射能，转化为振动能，使整个分子发生共振，分子的 末聚合物固化进程。
共振使分子内能迅速聚集，特别是环氧树脂分子中的环 以某聚酯-环氧粉末涂料为例，其傅立叶红外光谱
氧官能团和聚酯树脂中的羧基和羟基，对红外辐射吸收 （FT-IR）如图1：

图1 某环氧-聚酯粉末涂料的FT-IR红外光谱图

对图5-17解析可知，波数3433. cm-1（波长 温度和输入功率提供设计依据，实现红外辐射加热固化
λ=2.92μm，波长和波数互为倒数）处是羟基伸缩振 的自动化调控，提高粉末涂料的固化成膜质量。图2显示
-1
动吸收峰，2968.cm （λ=3.37μm）、2877.cm -1 了某MDF办公桌面板粉末喷涂生产。
（λ=3.48μm）是甲基伸缩振动吸收峰，1723.cm -1
（λ=5.80μm）是酯基C=O键伸缩振动吸收峰，1407.
-1
-1
cm （λ=7.11μm）、1374.cm （λ=7.28μm）
是相邻两个甲基弯曲振动吸收峰。根据能量匹配原理，
并结合维恩定律（T=2898/λ max -273.2），计算可
得到红外辐射源的发射温度分别为：720~587/560℃
~227℃~135/125℃。通过红外光谱解析官能团波长，
结合红外辐射发射源进行直接的能量转换关系。 图2 MDF板办公桌面板粉末喷涂生产线
可见粉末涂料通过FT-IR红外光谱图解析后，获得 5木制品表面涂装技术经济分析

特征吸收波长后，由吸收波长与红外辐射源能量进行匹 根据MDF人造板及其制品生产线对油性漆/水性涂
配，通过维恩定律进行相关计算，可为红外辐射热源的 料/粉末涂装技术经济对比分析，见表1。

表1 木制品粉末涂装和常规液体涂料的技术经济分析

项目名称 油性漆 水性涂料 粉末涂料
多道涂膜提升涂膜厚度，封闭底材 多道涂膜提升涂膜厚度，封闭底材不 一次成膜厚度可控，有效封闭底材，无醛释
涂膜性能 不彻底，不同品类漆膜涂膜机械、 佳，漆膜饱满度差，不同品类漆膜机 放、VOCs排放，涂膜机械、化学耐性好
化学耐性差异大，涂膜厚度 械、化学耐性差异大
涂料有效利用率低，对异形工件适 涂料有效利用率低，对异形工件适应 涂料利用率>98%，对异形工件适应性高，工
工艺限制 应性低，工艺复杂(多道喷涂及其过 性低，工艺复杂(多道喷涂及其过渡需 艺简化，按常规粉末涂装操作工要求实施
渡需砂光处理)，对操作工要求高 砂光处理)，对操作工要求高

慧聪化工网
