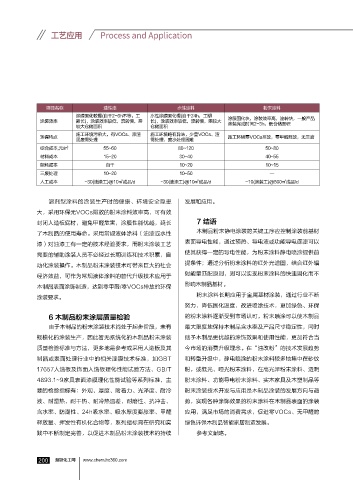

Page 202 - 2018涂料产业研究报告

工艺应用 Process and Application

项目名称 油性漆 水性涂料 粉末涂料
涂膜固化较慢(自干2-6h不等，工 水性涂膜固化慢(自干24h，工期
涂装效率 期长)，涂装效率较低，流转慢，需 长)，涂装效率较低，流转慢，需较大 涂膜固化快，涂装效率高，流转快，一般产品
较大仓储面积 仓储面积 涂装完成时间2-3h，低仓储面积
施工环境污染大，有VOCs、漆渣 施工环境略有异味，少量VOCs、渣
环保特点 施工环境零VOCs排放，零甲醛释放，无三废
固废需处理 需处理，废水处理困难
综合成本,元/㎡ 55~60 80~120 50~80
材料成本 15~20 30~40 40~55
能耗成本 自干 10~20 10~15
三废处理 10~20 10~50 —
人工成本 ~30(油漆工)@10㎡成品/d ~30(油漆工)@10㎡成品/d ~10(涂装工)@500㎡成品/d

溶剂型涂料的涂装生产时的健康、环境安全隐患 发展和应用。
大，采用环保无VOCs排放的粉末涂料效率高，可有效
封闭人造板底材，避免甲醛危害，涂膜性能优越，延长 7 结语
了木制品的使用寿命。采用常规液体涂料（油漆或水性 木制品粉末静电涂装的关键工序应控制涂装前基材

漆）对油漆工有一定的技术经验要求，而粉末涂装工艺 表面导电性能，通过预热、导电液或功能导电底漆可以
需要的辅助涂装人员不必经过长期训练和技术积累，自 使其获得一定的导电性能，为粉末涂料静电喷涂提供前
提条件；通过分析粉末涂料的红外光谱图，结合红外辐
动化涂装操作。木制品粉末涂装技术可带来巨大的社会
经济效益，可作为常规液体涂料的替代升级技术应用于 射能量匹配原则，则可以实现粉末涂料的快速固化而不

木制品表面涂饰制造，达到零甲醛/零VOCs排放的环保 影响木制品基材。
涂装要求。 粉末涂料长期应用于金属基材涂装，通过行业不断
努力，降低固化温度，改进喷涂技术，更加绿色、环保
6 木制品粉末涂层质量检验 的粉末涂料逐渐受到市场认可，粉末喷涂可以使木制品
由于木制品的粉末涂装技术尚处于起步阶段，未有 最大限度地保持木制品含水率及产品尺寸稳定性，同时
规模化的涂装生产，因此暂无系统化的木制品粉末涂装 赋予木制品更优越的涂饰效果和使用性能，更加符合当

质量检验标准与方法，更多地是参考或采用人造板及其 今市场的消费升级理念。在“油改粉”的技术发展趋势
制品或表面处理行业中的相关漆膜技术标准，如GBT. 和转型升级中，静电喷涂的粉末涂料较多地集中在砂纹
17657人造板及饰面人造板理化性能试验方法、GB/T. 粉，或低光、哑光粉末涂料，在高光泽粉末涂料、透明
4893.1~9家具表面漆膜理化性能试验等系列标准，主 粉末涂料、功能导电粉末涂料、实木家具及木塑制品等

要的检验指标有：外观、厚度、附着力、光泽度、耐冷 粉末涂装技术开发与应用是木制品涂装的发展方向与趋
液、耐湿热、耐干热、耐冷热温差、耐磨性、抗冲击、 势，实现各种涂饰效果的粉末涂料在木制品表面的涂装
含水率、防潮性、24h吸水率、吸水厚度膨胀率、甲醛 应用，满足市场的消费需求，促进零VOCs、无甲醛的
释放量、挥发性有机化合物等，系列指标需在研究和实 绿色环保木制品智能家居制造发展。
践中不断制定完善，以促进木制品粉末涂装技术的持续 参考文献略。

00 慧聪化工网
