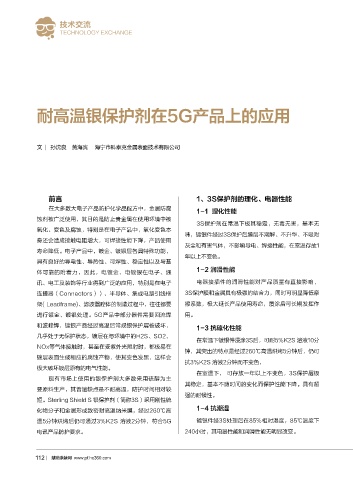

Page 114 - 2019表面处理年鉴

技术交流
TECHNOLOGY EXCHANGE

耐高温银保护剂在5G产品上的应用

文 孙沈良 黄海宾 海宁市科泰克金属表面技术有限公司

前言 1、3S保护剂的理化、电器性能
在大多数大电子产品防护化学品配方中，金属防腐
1-1 理化性能
蚀剂被广泛使用，其目的是防止贵金属在使用环境中被
3S保护剂在常温下极其稳定，无毒无害，基本无
氧化、变色及腐蚀，特别是在电子产品中，氧化变色本
味，镀银件经过3S保护后膜层不潮解、不升华、不吸附
身还会造成接触电阻增大，可焊接性能下降，产品使用
灰尘和有害气体，不影响导电、焊接性能，在室温存放1
寿命降低。电子产品中，镀金、镀银层各具特殊功能，
年以上不变色。
具有良好的导电性、导热性、可焊性、稳定性以及与基
1-2 润滑性能
体可靠的附着力，因此，电镀金、电镀银在电子、通
讯、电工及装饰等行业得到广泛的应用，特别是在电子 电器接插件的润滑性能对产品质量有直接影响，
连接器（Connectors））、半导体、集成电路引线框 3S保护膜和金属具有极强的结合力，同时可明显降低摩
架(.Leadframe)、滤波器腔体的制造过程中，往往都要 擦系数，极大延长产品使用寿命，覆涂后可长期发挥作

进行镀金、镀银处理。5G产品中部分器件需要回流焊 用。
和波峰焊，镀银产品经过高温后常规银保护层被破坏， 1-3 抗硫化性能
几乎处于无保护状态，镀层在与环境中的H2S、SO2、
在常温下镀银件浸涂3S后，可耐5%K2S.溶液10分
NOx等气体接触时，甚至在受紫外光照射时，都极易在
钟，其突出的特点是经过260℃高温烘烤5分钟后，仍可
镀层表面生成相应的腐蚀产物，使其变色发黑，这样会
抗3%K2S.溶液2分钟而不变色，
极大破坏镀层原有的电气性能。
在室温下，.可存放一年以上不变色，3S保护层极
现有市场上使用的银保护剂大多数采用硫醇为主
其稳定，基本不随时间的变化而保护性能下降。具有超
要原料生产，其普遍缺点是不耐高温，防护时间相对较
强的耐候性。
短。Sterling.Shield.S.银保护剂（简称3S）采用刚性硫
化物分子和金属形成致密耐高温纳米膜，经过260℃高 1-4 抗潮湿
温5分钟烘烤后仍可通过3%K2S.溶液2分钟，符合5G 镀银件经3S处理后在85%相对湿度，85℃温度下
电讯产品防护要求。 240小时，其电器性能和润滑性能无明显改变。

慧聪涂装网 www.pf.hc360.com
