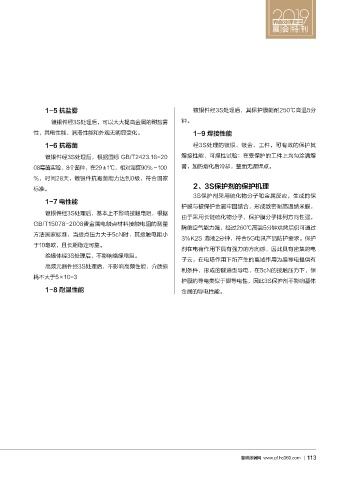

Page 115 - 2019表面处理年鉴

展 会 特 刊

1-5 抗盐雾 镀银件经3S处理后，其保护膜能耐250℃高温5分

...镀银件经3S处理后，可以大大提高金属的耐盐雾 钟。
性，其电性能、润滑性能和外观无明显变化。 1-9 焊接性能

1-6 抗霉菌 经3S处理的镀银、镀金、工件，可有效的保护其
镀银件经3S处理后，根据国标.GB/T2423.16-20 焊接性能，可焊性试验：在受保护的工件上均匀涂满焊

08霉菌实验，8个菌种，在29±1℃，相对湿度90%～100 膏，加热熔化后冷却，整面无漏焊点。
%，时间28天，镀银件抗霉菌能力达到0级，符合国家
2、3S保护剂的保护机理
标准。
3S保护剂采用硫化物分子和金属反应，生成的保
1-7 电性能
护膜与被保护金属牢固结合，形成致密耐高温纳米膜，
镀银件经3S处理后，基本上不影响接触电阻，根据
由于采用长链硫化物分子，保护膜分子排列方向性强，
GB/T15078-2008贵金属电触点材料接触电阻的测量
隔绝空气能力强，经过260℃高温5分钟烘烤后仍可通过
方法国家标准，当接点压力大于5cN时，其接触电阻小
3%K2S.溶液2分钟，符合5G电讯产品防护要求。保护
于10毫欧，且长期稳定可靠。
剂在电荷作用下具有强力的方向感，因此具有密集的电
绝缘体经3S处理后，不影响绝缘电阻。
子云，在电场作用下所产生的离域作用为膜导电提供有
高频元器件经3S处理后，不影响高频性能，介质损
利条件，形成的隧道型导电，在5cN的接触压力下，保
耗不大于5×10-3
护膜的导电类似于银导电性，因此3S保护剂不影响基体
1-8 耐温性能 金属的导电性能。

慧聪涂装网 www.pf.hc360.com
