Page 191 - 2020涂料产业研究报告

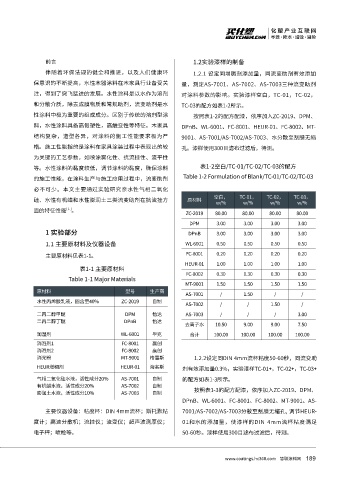

前言 1.2实验漆样的制备
伴随着环保法规的健全和推进，以及人们健康环 1.2.1 设定同增稠剂添加量，同流变助剂有效添加
保意识的不断提高，水性木器涂料在木家具行业备受关 量，测定AS-7001、AS-7002、AS-7003三种流变助剂
注，得到了突飞猛进的发展。水性涂料是以水作为溶剂 对涂料参数的影响。实验漆样空白，TC-01，TC-02，

和分散介质，除去成膜物质和常规助剂，流变助剂是水 TC-03的配方如表1-2所示。
性涂料中极为重要的组成成分。区别于传统的溶剂型涂 按照表1-2的配方配漆，依序加入ZC-2019、DPM、
料，水性涂料具备高假塑性，高触变性等特征。木家具 DPnB、WL-6001、FC-8001、HEUR-01、FC-8002、MT-
结构复杂，造型各异，对涂料的施工性能要求极为严 9001、AS-7001/AS-7002/AS-7003、水分散至刮膜无缩

格。施工性能指的是涂料在家具涂装过程中表现出的较 孔。漆样使用300目滤布过滤后，待测。
为关键的工艺参数，如喷涂雾化性、抗流挂性、流平性
等。水性涂料的黏度较低，调节涂料的黏度，确保涂料 表1-2空白/TC-01/TC-02/TC-03的配方
的施工性能，在涂料生产与施工应用过程中，流变助剂 Table 1-2 Formulation of Blank/TC-01/TC-02/TC-03

必不可少。本文主要通过实验研究亲水性气相二氧化
空白， TC-01， TC-02， TC-03，
硅、水性有机蜡和水性膨润土三类流变助剂在抗流挂方 原材料
w/% w/% w/% w/%
[ 1 ]
面的特征性能 。
ZC-2019 80.00 80.00 80.00 80.00
DPM 3.00 3.00 3.00 3.00
1 实验部分 DPnB 3.00 3.00 3.00 3.00

1.1 主要原材料及仪器设备 WL-6001 0.50 0.50 0.50 0.50
FC-8001 0.20 0.20 0.20 0.20
主要原材料见表1-1。
HEUR-01 1.00 1.00 1.00 1.00
表1-1 主要原材料
FC-8002 0.30 0.30 0.30 0.30
Table 1-1 Major Materials
MT-9001 1.50 1.50 1.50 1.50
原材料 型号 生产商
AS-7001 / 1.50 / /
水性丙烯酸乳液，固含量40% ZC-2019 自制
AS-7002 / / 1.50 /
二丙二醇甲醚 DPM 怡达 AS-7003 / / / 3.00
二丙二醇丁醚 DPnB 怡达
去离子水 10.50 9.00 9.00 7.50
润湿剂 WL-6001 毕克 合计 100.00 100.00 100.00 100.00
消泡剂1 FC-8001 赢创
消泡剂2 FC-8002 赢创
消光粉 MT-9001 格雷斯 1.2.2设定同DIN 4mm流杯粘度50-60秒，同流变助
HEUR增稠剂 HEUR-01 海名斯 剂有效添加量0.3%，实验漆样TC-01+，TC-02+，TC-03+
气相二氧化硅水液，活性成分20% AS-7001 自制 的配方如表1-3所示。
有机蜡水液，活性成分20% AS-7002 自制
按照表1-3的配方配漆，依序加入ZC-2019、DPM、
膨润土水液，活性成分10% AS-7003 自制
DPnB、WL-6001、FC-8001、FC-8002、MT-9001、AS-
主要仪器设备：粘度杯：DIN 4mm流杯；斯托默粘 7001/AS-7002/AS-7003分散至刮膜无缩孔, 调节HEUR-
度计；高速分散机；流挂仪；流变仪；超声波测厚仪； 01和水的添加量，使漆样的DIN 4mm流杯粘度满足

电子秤；喷枪等。 50-60秒。漆样使用300目滤布过滤后，待测。

189
www.coatings.hc360.com 慧聪涂料网
