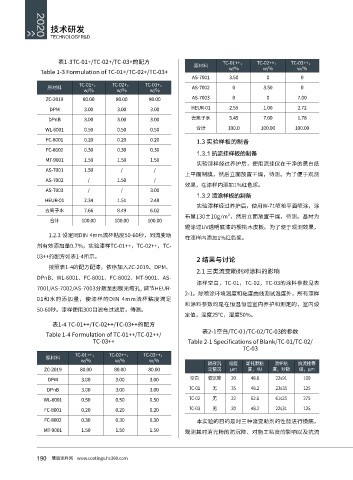

Page 192 - 2020涂料产业研究报告

技术研发
TECHNOLOGY R&D

表1-3TC-01+/TC-02+/TC-03+的配方 TC-01++， TC-02++， TC-03++，
原材料
w/% w/% w/%
Table 1-3 Formulation of TC-01+/TC-02+/TC-03+
AS-7001 3.50 0 0
TC-01+， TC-02+， TC-03+，
原材料 AS-7002 0 3.50 0
w/% w/% w/%
AS-7003 0 0 7.00
ZC-2019 80.00 80.00 80.00
HEUR-01 2.55 1.00 2.72
DPM 3.00 3.00 3.00
去离子水 5.45 7.00 1.78
DPnB 3.00 3.00 3.00
合计 100.0 100.00 100.00
WL-6001 0.50 0.50 0.50
FC-8001 0.20 0.20 0.20
1.3 实验样板的制备
FC-8002 0.30 0.30 0.30
1.3.1 抗流挂样板的制备
MT-9001 1.50 1.50 1.50
实验漆样经过养护后，使用流挂仪在干净的黑白纸
AS-7001 1.50 / /
上平面制膜，然后立面放置干燥，待测。为了便于观测
AS-7002 / 1.50 /
效果，在漆样内添加1%红色浆。
AS-7003 / / 3.00
1.3.2 喷涂样板的制备
HEUR-01 2.34 1.51 2.48
实验漆样经过养护后，使用W-71喷枪平面喷涂，涂
去离子水 7.66 8.49 6.02
布量130±10g/m²，然后立面放置干燥，待测。基材为
合计 100.00 100.00 100.00
辊涂过UV透明底漆的樱桃木皮板。为了便于观测效果，
1.2.3 设定同DIN 4mm流杯粘度50-60秒，同流变助
在漆样内添加1%红色浆。
剂有效添加量0.7%，实验漆样TC-01++，TC-02++，TC-

03++的配方如表1-4所示。
2 结果与讨论
按照表1-4的配方配漆，依序加入ZC-2019、DPM、
2.1 三类流变助剂对涂料的影响
DPnB、WL-6001、FC-8001、FC-8002、MT-9001、AS-
漆样空白，TC-01，TC-02，TC-03的涂料参数见表
7001/AS-7002/AS-7003分散至刮膜无缩孔, 调节HEUR-
2-1。除喷涂环境温度和粘度曲线测试温度外，所有漆样
01和水的添加量，使漆样的DIN 4mm流杯粘度满足
和涂料参数均是在恒温恒湿室内养护和测定的，室内设
50-60秒。漆样使用300目滤布过滤后，待测。
定值，温度25℃，湿度50%。
表1-4 TC-01++/TC-02++/TC-03++的配方
表2-1空白/TC-01/TC-02/TC-03的参数
Table 1-4 Formulation of TC-01++/TC-02++/
TC-03++ Table 2-1 Specifications of Blank/TC-01/TC-02/
TC-03
TC-01++， TC-02++， TC-03++，
原材料
w/% w/% w/%
隔夜沉 细度 斯托默粘 流杯粘 抗流挂等
ZC-2019 80.00 80.00 80.00 淀情况 μm 度，KU 度，秒数 级，μm
空白 软沉降 20 48.8 22s91 100
DPM 3.00 3.00 3.00
TC-01 无 35 48.2 23s35 125
DPnB 3.00 3.00 3.00
TC-02 无 22 62.6 61s25 275
WL-6001 0.50 0.50 0.50
TC-03 无 20 48.2 22s31 125
FC-8001 0.20 0.20 0.20
FC-8002 0.30 0.30 0.30 本实验的目的是对三种流变助剂的性能进行摸底，
MT-9001 1.50 1.50 1.50
观测其对消光粉的防沉降、对施工粘度的影响以及抗流

190 慧聪涂料网 www.coatings.hc360.com
