Page 197 - 2020涂料产业研究报告

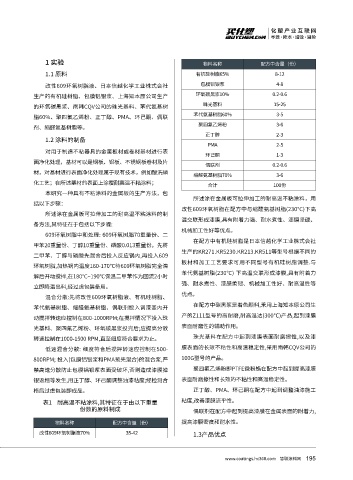

1 实验 物料名称 配方中含量（份）
1.1 原料 有机硅树脂65% 8-12

改性609环氧树脂液、日本信越化学工业株式会社 包膜铝银浆 4-8
环氧碳黑浆10% 0.2-0.6
生产的有机硅树脂、包膜铝银浆、上海知本原公司生产
珠光基料 15-25
的环氧碳黑浆、南韩CQV公司的珠光基料、苯代氨基树
苯代氨基树脂60% 3-5
脂60%、聚四氟乙烯粉、正丁醇、PMA、环己酮、偶联
聚四氟乙烯粉 3-6
剂、缩醛氨基树脂等。
正丁醇 2-3
1.2 涂料的制备
PMA 2-5
对用于制造不粘器具的金属板材或卷材基材进行表
环己酮 1-3
面净化处理，基材可以是钢板、铝板、不锈钢板卷材及片
偶联剂 0.2-0.6
材，对基材进行表面净化处理属于现有技术，例如酸洗磷
缩醛氨基树脂70% 3-6
化工艺；在所述基材的表面上涂覆耐高温不粘涂料；
合计 100份
本研究一种具有不粘涂料的金属板的生产方法，包
所述涂在金属板可拉伸加工的耐高温不粘涂料，用
括以下步骤：
改性609环氧树脂在配方中与缩醛氨基树脂(230℃)下高
所述涂在金属板可拉伸加工的耐高温不粘涂料的制
温交联形成漆膜,具有附着力强、耐水煮性、漆膜坚硬、
备方法,其特征在于包括以下步骤:
机械加工性好等优点。
609环氧树脂中和处理: 609环氧树脂70重量份、二
在配方中有机硅树脂是日本信越化学工业株式会社
甲苯20重量份、丁醇10重量份、磷酸0.013重量份。先将
生产的KR271.KR5230.KR213.KR511等型号根据不同的
二甲苯、丁醇与磷酸先混合后投入反应锅内,再投入609
板材和加工工艺要求可用不同型号有机硅树脂调整.与
环氧树脂,加热锅内温度160-170℃待609环氧树脂完全溶
苯代氨基树脂(230℃) 下高温交联形成漆膜,具有附着力
解后开动搅拌,在180℃~190℃保温二甲苯作为回流2小时
强、耐水煮性、漆膜柔韧、机械加工性好、耐高温性等
立即降温出料,经过虑包装备用。
优点。
混合分散:先将改性609环氧树脂液、有机硅树脂、
在配方中碳黑浆是着色颜料,釆用上海知本原公司生
苯代氨基树脂、缩醛氨基树脂、偶联剂投入调漆釜内开
产的Z111型号的高耐磨,耐高温达(300℃)产品,起到漆膜
动搅拌转速应控制在800-1000RPM;在搅拌情况下投入珠
表面耐磨性的辅助作用。
光基料、聚四氟乙烯粉、环氧碳黑浆投完后;应提高分散
珠光基料在配方中起到漆膜表面耐磨擦性,以及漆
转速控制在1000-1500 RPM,直至细度符合要求为止。
低速混合分散: 细度符合后搅拌转速应控制在500- 膜表面的长效不粘性和高温稳定性,采用南韩CQV公司的
800RPM; 投入(包膜铝银浆和PMA预先混合)的混合浆,严 100G型号的产品。

禁高速分散防止包膜铝银浆表面受破坏,否则造成漆膜掉 聚四氟乙烯粉即PTFE微粉蜡在配方中起到提高漆膜
银返粗等发生,用正丁醇、环己酮调整油漆粘度;经检测合 表面耐磨擦性和长效的不粘性和高温稳定性。
格后过虑包装即成品。 正丁醇、PMA、环己酮在配方中起到调整油漆施工
粘度,改善漆膜流平性。
表1 耐高温不粘涂料,其特征在于由以下重量
份数的原料制成
偶联剂在配方中起到提高漆膜在金属表面的附着力,
物料名称 配方中含量（份） 提高漆膜密度和耐水性。
改性609环氧树脂液70% 35-42
1.3产品优点

195
www.coatings.hc360.com 慧聪涂料网
