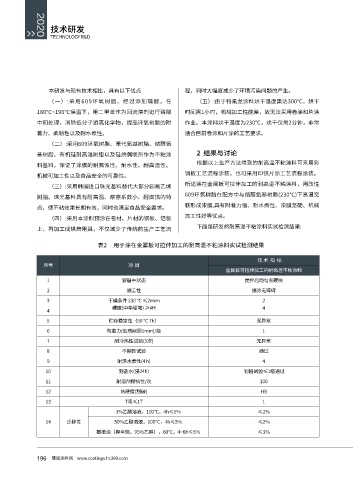

Page 198 - 2020涂料产业研究报告

技术研发
TECHNOLOGY R&D

本研发与现有技术相比，具有以下优点 程，同时大幅度减少了环境污染问题的产生。
（一）:采用609环氧树脂，经过添加磷酸，在 （五）:由于特氟龙涂料烘干温度需达300℃，烘干
180℃~190℃保温下，用二甲苯作为回流溶剂进行磷酸 时间需1小时，机械加工性能差，故无法采用卷涂和片涂

中和处理，消除低分子游离化学物，提高环氧树脂的附 作业。本涂料烘干温度为230℃，烘干仅需2分钟，非常
着力、柔韧性以及耐水煮性。 适合目前卷涂和片涂的工艺要求。
（二）:采用609环氧树脂、苯代氨基树脂、缩醛氨
基树脂、有机硅耐高温树脂以及硅烷偶联剂作为不粘涂 2 结果与讨论
根据以上生产方法得到的耐高温不粘涂料可釆用彩
料基料，保证了涂膜的耐腐蚀性、耐水性、耐高温性、
钢板工艺流程涂装，也可采用印铁片涂工艺流程涂装。
机械可加工性以及食品安全的可靠性。
所述涂在金属板可拉伸加工的耐高温不粘涂料，用改性
（三）:采用韩国进口珠光基料替代大部分四氟乙烯
609环氧树脂在配方中与缩醛氨基树脂(230℃)下高温交
树脂。珠光基料具有耐高温、摩擦系数小、耐腐蚀的特
联形成漆膜,具有附着力强、耐水煮性、漆膜坚硬、机械
点，使不粘效果长期有效，同时也满足食品安全要求。
加工性好等优点。
（四）:采用本涂料预涂在卷材、片材的钢板、铝板
下面是研发的耐高温不粘涂料实试检测结果:
上，再加工成烘焙用具，不仅减少了传统的生产工艺流

表2 用于涂在金属板可拉伸加工的耐高温不粘涂料实试检测结果

技 术 指 标
序号 项 目
金属板可拉伸加工的耐高温不粘涂料
1 容器中状态 搅拌后均匀无硬块
2 施工性 施涂无障碍
3 干燥条件 230 ℃ ≤2mim 2
硬度(中华铅笔) ≥4H 4
4
5 贮存稳定性（50 ℃ 7h） 无异常
6 附着力(划格间距1mm)/级 1

7 耐冷热性试验(5次) 无异常
8 不粘性试验 通过
9 耐沸水煮性(4 h) 4
10 耐盐水(浸24h) 划格试验≤1级通过
11 耐溶剂擦拭性/次 100
12 热硬度(刮破) HB
13 T弯≤1T 1
3%乙酸溶液，100℃，4h≤5% ≤2%
14 迁移性 50%乙醇溶液，100℃，4h≤5% ≤2%

橄榄油（异辛烷，95%乙醇），60℃，4~6h≤5% ≤3%

196 慧聪涂料网 www.coatings.hc360.com
