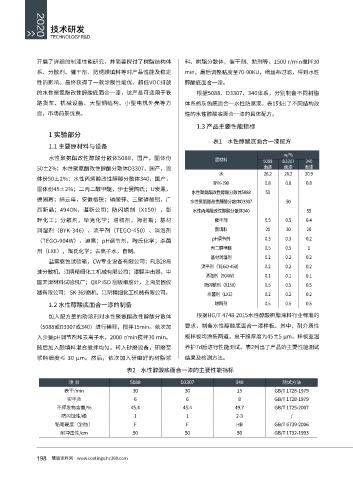

Page 200 - 2020涂料产业研究报告

技术研发
TECHNOLOGY R&D

开展了详细的制漆性能研究，并简要探讨了树脂结构体 料、树脂分散体、催干剂、助剂等，1500 r/min搅拌30
系、分散剂、催干剂、防锈颜填料等对产品性能及稳定 min，最后调整粘度至70-90KU，绢丝布过滤，得到水性
性的影响。最终获得了一款涂膜性能优、超低VOC排放 醇酸底面合一漆。
的水性聚氨酯改性醇酸底面合一漆，该产品可适用于铁 根据5088、D3307、340体系，分别制备不同树脂
路货车、机械设备、大型钢结构、小型电机外壳等方 体系的灰色底面合一水性防腐漆。表1列出了不同结构改

面，市场前景优良。 性的水性醇酸底面合一漆的具体配方。
1.3 产品主要性能指标
1 实验部分
表1 水性醇酸底面合一漆配方
1.1 主要原材料与设备
w/%
水性聚氨酯改性醇酸分散体5088，国产，固体份
原材料 5088 D3307 340
50±2%；水性聚氨酯改性醇酸分散体D3307，国产，固 面漆 面漆 面漆
水 26.2 26.2 20.9
体份50±2%；水性丙烯酸改性醇酸分散体340，国产，
BYK-190 0.8 0.8 0.8
固体份45±2%；二丙二醇甲醚，伊士曼陶氏；U炭黑，
水性聚氨酯改性醇酸分散体5088 50
德固赛；绢云母，安徽格锐；磷酸锌、三聚磷酸铝，广
水性聚氨酯改性醇酸分散体D3307 50
西新晶；4940N，湛新公司；防闪锈剂（X150），彭 水性丙烯酸改性醇酸分散体340 55
畔化工；分散剂，毕克化学；增稠剂，海名斯；基材 催干剂 0.5 0.5 0.4
润湿剂（BYK-346）、流平剂（TEGO-450）、消泡剂 颜填料 20 20 20
pH调节剂 0.3 0.3 0.2
（TEGO-904W），迪高；pH调节剂，陶氏化学；杀菌
丙二醇甲醚 0.5 0.5 1
剂（LXE），陶氏化学；去离子水，自制。
基材润湿剂 0.2 0.2 0.2
盐雾腐蚀试验箱，CW专业设备有限公司；FLB28高
流平剂（TEGO-450） 0.2 0.2 0.2
速分散机，江阴精细化工机械有限公司；漆膜冲击器，中
消泡剂（904W） 0.1 0.1 0.1
国天津材料试验机厂；QXP ISO 刮板细度计，上海垒固仪
防闪锈剂（X150） 0.5 0.5 0.5
器有限公司； SK-3砂磨机，江阴精细化工机械有限公司。 杀菌剂（LXE） 0.2 0.2 0.2

1.2 水性醇酸底面合一漆的制备 增稠剂 0.5 0.5 0.5
加入配方量的助溶剂对水性聚氨酯改性醇酸分散体 根据HG/T 4748-2015水性醇酸树脂涂料行业标准的
（5088或D3307或340）进行稀释，搅拌15min。依次加 要求，制备水性醇酸底面合一漆样板。其中，耐介质性

入少量pH调节剂和去离子水，2000 r/min搅拌30 min。 能样板均涂装两道，总干膜厚度为45±5 μm，样板室温
随后加入颜填料混合搅拌均匀，转入砂磨设备，研磨至 养护7d后进行性能测试。表2列出了产品的主要性能测试
浆料细度≤ 30 μm。然后，依次加入研磨好的树脂浆 结果及检测方法。

表2 水性醇酸底面合一漆的主要性能指标
项 目 5088 D3307 340 测试方法
表干/min 30 30 15 GB/T 1728-1979
实干/h 6 6 8 GB/T 1728-1979
不挥发物含量/% 45.4 45.4 49.7 GB/T 1725-2007
防闪蚀性/级 1 1 2-3 /
铅笔硬度（划伤） F F HB GB/T 6739-2006
耐冲击性/cm 50 50 50 GB/T 1732-1993

198 慧聪涂料网 www.coatings.hc360.com
