Page 201 - 2020涂料产业研究报告

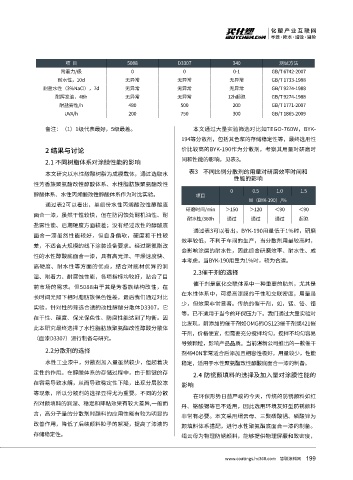

项 目 5088 D3307 340 测试方法
附着力/级 0 0 0-1 GB/T 6742-2007
耐水性，10d 无异常 无异常 无异常 GB/T 1733-1988
耐盐水性（3%NaCl），7d 无异常 无异常 无异常 GB/T 9274-1988
耐挥发油，48h 无异常 无异常 12h起泡 GB/T 9274-1988
耐盐雾性/h 480 500 200 GB/T 1771-2007
UVA/h 200 750 300 GB/T 1865-2009

备注：（1）1级代表最好，5级最差。 本文通过大量实验筛选对比如TEGO-760W，BYK-
194等分散剂，包括其色浆的存储稳定性等，最终选用性
2 结果与讨论 价比较高的BYK-190作为分散剂，考察其用量对研磨时
间和性能的影响，见表3。
2.1 不同树脂体系对涂膜性能的影响
本文研究以水性醇酸树脂为成膜载体，通过选取水 表3 不同比例分散剂的用量对研磨效率时间和
性能的影响
性芳香族聚氨酯改性醇酸体系、水性脂肪族聚氨酯改性
0 0.5 1.0 1.5
醇酸体系、水性丙烯酸改性醇酸体系作为对比实验。 项目
W（BYK-190）/%
通过表2可以看出，单组份水性丙烯酸改性醇酸底
研磨时间/min ＞150 ＞120 ＜90 ＜90
面合一漆，虽然干性较快，但在防闪蚀处耐机油性、耐
耐水性/360h 通过 通过 通过 起泡
盐雾性能、后期硬度方面较差；没有经过改性的醇酸底
通过表3可以看出，BYK-190用量低于1%时，研磨
面合一漆虽然性能较好，但自身偏软，硬度和干性较
效率较低，不利于车间的生产，当分散剂用量较高时，
差，不适合大规模的线下涂装设备要求。经过聚氨酯改
会影响涂层的耐水性，因此综合研磨效率、耐水性、成
性的水性醇酸底面合一漆，具有高光泽、干燥速度快、
本考虑，当BYK-190用量为1%时，较为合适。
高硬度、耐水性等方面的优点，结合对底材优异的润
2.3催干剂的选择
湿、附着力、耐腐蚀性能，各项指标均较好，贴合了目
催干剂是氧化交联体系中一种重要的助剂，尤其是
前市场的需求。但5088由于其是芳香族结构改性，在
在水性体系中，可提高漆膜的干性和交联密度，用量虽
长时间光照下相对脂肪族保色性差，最后我们通过对比
少，但效果非常显著。传统的催干剂，如，锰、铅、铬
实验，针对性的筛选合适的改性醇酸分散体D3307，它
等，已不适用于当今的环保压力下。我们通过大量实验对
在干性、硬度、保光保色性、防腐性能达到了均衡。因
比发现，前添加的催干剂如OMG的OS123催干剂或421催
此本研究最终选择了水性脂肪族聚氨酯改性醇酸分散体
干剂，价格便宜，但需要充分搅拌均匀，搅拌不均匀容易
（面漆D3307）进行制备与研究。
导致颗粒，影响产品品质。当前湛新公司推出的一款催干
2.2分散剂的选择
剂4940N非常适合后添加且相容性极好，用量较少，性能
水性工业漆中，分散剂加入量虽然较少，但起着决 稳定，适用于水性聚氨酯改性醇酸底面合一漆的制备。
定性的作用。在醇酸体系的存储过程中，由于酯键的存
2.4 防锈颜填料的选择及加入量对涂膜性能的
在容易导致水解，从而导致稳定性下降，出现分层胶冻
影响
等现象，所以分散剂的选择显得尤为重要。不同的分散
在环保形势日益严峻的今天，传统的防锈颜料如红
剂对颜填料的润湿、稳定和降粘效果有较大差异,一般而
丹、铬酸锶等已不适用，因此选用环境友好型防锈颜料
言，高分子量的分散剂对颜料的应用性能有较为明显的
非常有必要。本文采用绢云母、三聚磷酸铝、磷酸锌为
改善作用，降低了后续颜料粒子的絮凝，提高了漆液的
颜填料体系搭配，进行水性聚氨酯底面合一漆的制备。
存储稳定性。 绢云母为物理防锈颜料，能够提供物理屏蔽和致密度，

199
www.coatings.hc360.com 慧聪涂料网
