Page 219 - 2020涂料产业研究报告

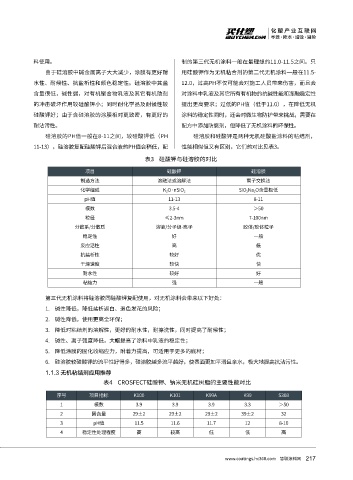

料使用。 制的第三代无机涂料一般在最理想的11.0-11.5之间。只
由于硅溶胶中碱金属离子大大减少，涂膜有更好耐 用硅酸钾作为无机粘合剂的第二代无机涂料一般在11.5-
水性、耐候性、抗盐析性和颜色稳定性。硅溶胶中其盐 12.0，过高PH不仅可能会对施工人员带来伤害，而且会
含量很低，碱性弱，对有机聚合物乳液及其它有机助剂 对涂料中乳液及其它所有有机物的抗碱性能和冻融稳定性

的冲击破坏作用较硅酸钾小；同时耐化学品及耐候性较 提出更高要求；过低的PH值（低于11.0），在降低无机
硅酸钾好；由于含硅溶胶的涂膜相对更致密，有更好的 涂料的稳定性同时，还会对微生物防护带来挑战，需要在
耐沾污性。 配方中添加防腐剂，但降低了无机涂料的环保性。
硅溶胶的PH值一般在8-11之间，较硅酸钾低（PH 硅溶胶和硅酸钾是两种无机硅酸盐涂料的粘结剂，

11-13），硅溶胶复配硅酸钾后混合液的PH值会稍低，配 性能相似但又有区别，它们的对比见表3。
表3 硅酸钾与硅溶胶的对比

项目 硅酸钾 硅溶胶
制造方法 溶融法或溶解法 离子交换法
化学组成 K 2 O·nSiO 2 SiO 2 Na 2 O含量极低
pH值 11-13 8-11
模数 3.5-4 ＞50
粒径 ≤2-3nm 7-100nm
分散系/分散质 溶液/分子级-离子 胶体/胶体粒子
稳定性 好 一般
反应活性 高 低
抗盐析性 较好 优
干燥速度 较快 快
耐水性 较好 好
粘结力 强 一般

第三代无机涂料将硅溶胶同硅酸钾复配使用，对无机涂料会带来以下好处：

1. 碱性降低，降低盐析返白、退色发花的风险；
2. 碱性降低，使用更高全环保；
3. 降低对粘结剂的溶解性，更好的耐水性，耐擦洗性，同时提高了耐候性；
4. 碱性、离子强度降低，大幅提高了涂料中乳液的稳定性；

5. 降低涂膜的固化收缩应力，附着力提高，可适用于更多的底材；
6. 硅溶胶较硅酸钾的流平性好得多，硅溶胶越多流平越好，使表面更加平滑且亲水，极大地提高抗沾污性。
1.1.3 无机粘结剂应用推荐
表4 CROSFECT硅酸钾、钠米无机硅树脂的主要性能对比

序号 项目指标 K100 K101 K99A K99 S308
1 模数 3.9 3.9 3.9 3.3 ＞50
2 固含量 29±2 29±2 29±2 39±2 32
3 pH值 11.5 11.6 11.7 12 8-10
4 稳定性处理程度 高 较高 低 低 高

217
www.coatings.hc360.com 慧聪涂料网
