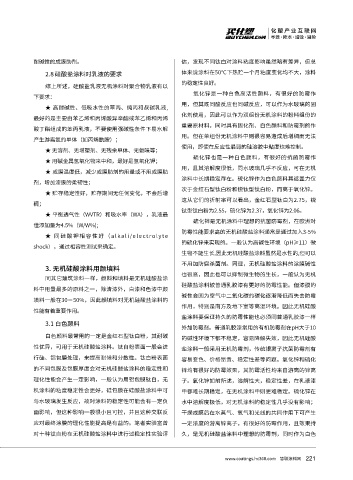

Page 223 - 2020涂料产业研究报告
P. 223
耐碱性的成膜助剂。 估，发现不同钛白对涂料粘度影响虽然略有差异，但总
2.8 硅酸盐涂料对乳液的要求 体来说涂料在50℃下热贮一个月粘度变化均不大，涂料
的稳定性良好。
综上所述，硅酸盐乳液无机涂料对聚合物乳液有以
氧化锌是一种白色高活性颜料，有很好的防霉作
下要求：
用，但其既同酸反应也同碱反应，可以作为水玻璃的固
★ 高耐碱性、低吸水性的苯丙、纯丙和叔碳乳液,
化剂使用，因此可以作为双组份无机涂料的粉料组份的
最好的是主要由苯乙烯和丙烯酸异辛酯或苯乙烯和丙烯
重要原材料，同时具有固化剂、白色颜料和防霉剂的作
酸丁酯组成的苯丙乳液，不要使用强碱性条件下易水解
用。但在单组份无机涂料中则很容易造成后增稠而无法
产生游离氨的单体（如丙烯酰胺）；
使用，即使在反应性最弱的硅溶胶中粘度也难控制。
★ 无溶剂、无增塑剂、无残余单体、无氨味等；
硫化锌也是一种白色颜料，有很好的抗菌防霉作
★ 用碱金属氢氧化物来中和，最好是氢氧化钾；
用，且其溶解度很低，同水玻璃几乎不反应，可在无机
★ 成膜温度低，减少成膜助剂的用量或不用成膜助
涂料中长期稳定存在。硫化锌作为白色颜料其遮盖力仅
剂，增加漆膜的柔韧性；
次于金红石型钛白粉和锐钛型钛白粉，而高于氧化锌。
★ 贮存稳定性好，贮存期间无任何变化，不会后增
这从它们的折射率可以看出，金红石型钛白为2.75，锐
稠；
钛型钛白粉为2.55，硫化锌为2.37，氧化锌为2.06。
★ 平衡透气性（WVTR）和吸水率（WA），乳液最
硫化锌是无机涂料中理想的抗菌防霉剂，在欧洲对
佳添加量为4.5%（W/W%);
防霉性能要求高的无机硅酸盐涂料通常是通过加入3-5%
★ 同硅酸钾相容性好（alkali/electrolyte
的硫化锌来实现的。一般认为高碱性环境（pH≥11）微
shock），通过相容性测试来确定。
生物不能生长,因此无机硅酸盐涂料虽然是水性的,但可以
不用加防腐杀菌剂。同理，无机硅酸盐涂料的涂膜碱性
3. 无机硅酸涂料用颜填料
也很高，因此也可以抑制微生物的生长，一般认为无机
同其它建筑涂料一样，颜料和填料是无机硅酸盐涂
硅酸盐涂料较普通乳胶漆有更好的防霉性能。但漆膜的
料中用量最多的原料之一，除清漆外，白漆和色漆中颜
碱性会因为空气中二氧化碳的碳化逐渐降低而失去防霉
填料一般在30－50%，因此颜填料对无机硅酸盐涂料的
作用，特别是南方及地下室等高湿环境。因此无机硅酸
性能有着重要作用。
盐涂料要保证持久的防霉性能也必须同普通乳胶漆一样
3.1 白色颜料
外加防霉剂。普通乳胶漆常用的有机防霉剂在pH大于10
白色颜料最常用的一定是金红石型钛白粉，其耐碱
的碱性环境下都不稳定，容易降解失效，因此无机硅酸
性优异，可用于无机硅酸盐涂料。钛白粉表面一般会进
盐涂料一般采用无机防霉剂，传统银离子抗菌防霉剂有
行硅、铝包膜处理，来提高耐候和分散性。钛白粉表面
容易变色、价格昂贵、稳定性差等问题。氧化锌和硫化
的不同包膜及包膜厚度会对无机硅酸盐涂料的稳定性和 锌均有很好的防霉效果，其防霉活性均来自游离的锌离
理化性能会产生一定影响，一般认为用铝包膜钛白，无 子。氧化锌如前所述，溶解性大，稳定性差，在乳液漆
机涂料的粘度稳定性会更好，硅包膜在硅酸盐涂料中可 中都难长期稳定，在无机涂料中则更难稳定。硫化锌在
与水玻璃发生反应，故对涂料的稳定性可能会有一定负 水中溶解度极低，对无机涂料的稳定性几乎没有影响；
面影响，但这种影响一般很小且可控，并且这种交联反 干燥成膜后在水蒸气、氧气和光线的共同作用下可产生
应对最终涂膜的理化性能提高是有益的。笔者实验室曾 一定浓度的游离锌离子，有很好的防霉作用，且效果持
对十种钛白粉在无机硅酸盐涂料中进行过稳定性实验评 久，是无机硅酸盐涂料中理想的防霉剂，同时作为白色
221
www.coatings.hc360.com 慧聪涂料网
