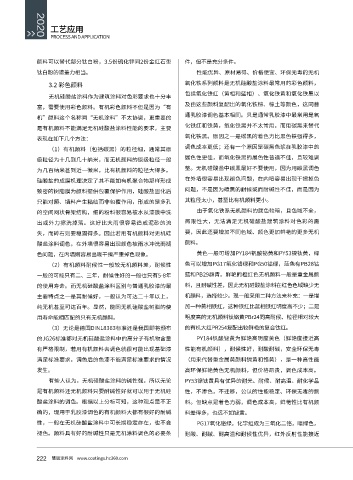

Page 224 - 2020涂料产业研究报告
P. 224
工艺应用
PROCESS AND APPLICATION
颜料可以替代部分钛白粉,3.5份硫化锌同2份金红石型 件,但不是充分条件。
钛白粉的遮盖力相当。 性能优异、原材易得、价格便宜、环保无毒的无机
3.2 彩色颜料 氧化铁系列颜料是无机硅酸盐涂料最常用的彩色颜料,
包括氧化铁红(黄相和蓝相)、氧化铁黄和氧化铁黑以
无机硅酸盐涂料作为建筑涂料对色彩要求也十分丰
及由这些颜料复配出的氧化铁棕、棕土等颜色,这同普
富,需要使用彩色颜料。有机彩色颜料不但是因为“有
通乳胶漆调色基本相同。只是通常乳胶漆中最常用是氧
机”颜料这个名称同“无机涂料”不太协调,更重要的
化铁红和铁黄,氧化铁黑并不太常用,而用碳黑来替代
是有机颜料不能满足无机硅酸盐涂料性能的要求,主要
氧化铁黑。原因之一是碳黑的着色力比黑色铁强得多,
表现在如下几个方法:
调色成本更低;还有一个原因是碳黑色浆在乳胶漆中的
(1)有机颜料(包括碳黑)的粒径细,通常其原
展色性更佳,而氧化铁黑的展色性普通不佳,且较难调
级粒径为十几到几十纳米,而无机颜料的原级粒径一般
整。无机硅酸盐中碳黑最好不要使用,因为用碳黑调色
为几百纳米甚到近一微米,比有机颜料的粒径大得多。
在外墙很容易出现褪色问题,在内墙容易出现干擦掉色
硅酸盐的成膜机理决定了其不能如有机聚合物那样形成
问题,不是因为碳黑的耐候或而耐碱性不佳,而是因为
致密的树脂膜为颜料提供包覆保护作用,硅酸盐固化后
只能对颜、填料产生粘结而非包覆作用,形成的是多孔 其粒径太小,甚至比有机颜料更小。
的空间网状骨架结构,细的粉料很容易被水从漆膜中洗 由于氧化铁系无机颜料的颜色较暗,且色域不全,
出或外力擦洗掉落。这好比大雨很容易造成泥砂的流 局限性大,无法满足无机硅酸盐建筑涂料对色彩的需
失,而砖石则要稳固得多。因此若用有机颜料对无机硅 要,因此还要增加不同色域、颜色更加鲜艳的更多无机
酸盐涂料调色,在外墙很容易出现颜色被雨水冲洗而褪 颜料。
色问题,在内墙则容易出现干擦严重掉色现象。 黄色一般可增加PY184钒酸铋黄和PY53镍钛黄,绿
(2)有机颜料耐候性一般较无机颜料差,耐候性 色可以增加PG17氧化铬绿和PG50钴绿,蓝色有PB28钴
一般的可能只有二、三年,耐候性好的一般也只有5-8年 蓝和PB29群青。鲜艳的橙红色无机颜料一般是重金属颜
的使用寿命。而无机硅酸盐涂料区别与普通乳胶漆的最 料,且耐碱性差,因此无机硅酸盐涂料在红色色域缺少无
主要特点之一是其耐候好,一般认为可达二十年以上, 机颜料,选择较少。现一般采用二种方法来补充:一是增
纯无机甚至可达百年。显然,能同无机硅酸盐树脂的使 加一种黄相铁红,这种铁红比蓝相铁红明度高不少;二是
用寿命能相匹配的只有无机颜料。 明度高的无机颜料钛铬黄PBr24同高耐候、粒径相对较大
(3)无论是德国DIN18363标准还是我国即将颁布 的有机大红PR254复配出较鲜艳的复合钛红。
的JG26标准都对无机硅酸盐涂料中的高分子有机物含量 PY184钒酸铋黄为鲜艳高明度黄色(鲜艳度接近高
有严格限制,若用有机颜料去调色就很可能出现基础漆 性能有机颜料),耐候性好,耐酸耐碱,安全环保无毒
满足标准要求,调色后的色漆不能满足标准要求的情况 (用来代替重金属黄颜料镉黄和铬黄),是一种高性能
发生。 高环保鲜艳黄色无机颜料,但价格昂贵,调色成本高。
有些人认为,无机硅酸盐涂料的碱性强,所以无论 PY53镍钛黄具有优异的耐光、耐候、耐高温、耐化学品
是有机颜料还无机颜料只要耐碱性好就可以用于无机硅 性,不渗色,不迁移,公认的性能稳定、环保无毒的颜
酸盐涂料的调色。根据以上分析可知,这种观点是不正 料。但缺点是着色力弱,调色成本高,鲜艳性比有机颜
确的,现用于乳胶漆调色的有机颜料大都有很好的耐碱 料差得多,也远不如铋黄。
性,一般在无机硅酸盐涂料中可长期稳定存在,也不会 PG17氧化铬绿,化学组成为三氧化二铬,暗绿色,
褪色。颜料具有好的耐碱性只是无机涂料调色的必要条 耐酸、耐碱、耐高温和耐候性优异,红外反射性能接近
222 慧聪涂料网 www.coatings.hc360.com
