Page 180 - 2016涂料产业研究报告

Coatings Industry Research Report
工艺应用
涂料产业研究报告 Process and Application

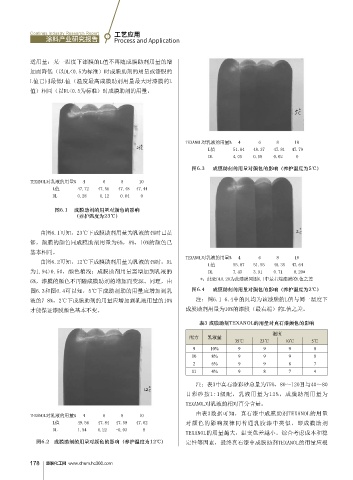

适用量：某一温度下漆膜的L值不再随成膜助剂用量的增
加而降低（以DL<0.5为标准）时成膜助剂的用量或漆膜的
L值已同最低L值（温度最高成膜助剂用量最大时漆膜的L
值）相同（以DL<0.5为标准）时成膜助剂的用量。

TEXANOL对乳液的用量% 4 6 8 10
L值 51.84 48.37 47.81 47.79
DL 4.05 0.58 0.02 0

图6.3 成膜助剂的用量对颜色的影响（养护温度为5℃）

TEXANOL对乳液的用量% 4 6 8 10
L值 47.72 47.56 47.48 47.44
DL 0.28 0.12 0.04 0
图6.1 成膜助剂的用量对颜色的影响
（养护温度为23℃）

由图6.1可知，23℃下成膜助剂用量为乳液的4%时已足
够，颜膜的颜色同成膜助剂用量为6%，8%，10%的颜色已
基本相同。
TEXANOL对乳液的用量% 4 6 8 10
由图6.2可知，12℃下成膜助剂用量为乳液的4%时，DL
L值 55.07 51.55 48.35 47.64
为1.94>0.50，颜色稍浅；成膜助剂用量需增加到乳液的 DL 7.43 3.91 0.71 0.20*
*：此处DL0.20为此漆膜同图6.1中最右端漆膜的L值之差
6%，漆膜的颜色不再随成膜助剂的增加而变深。同理，由
图6.3和图6.4可以知，5℃下成助剂助的用量应增加到乳 图6.4 成膜助剂的用量对颜色的影响（养护温度为2℃）
液的7-8%，2℃下成膜助剂的用量应增加到乳液用量的10% 注：图6.1-6.4中的DL均为该漆膜的L值与同一温度下
才能保证漆膜颜色基本不变。 成膜助剂用量为10%的漆膜（最右端）的L值之差。
表3 成膜助剂TEXANOL的用量对真石漆颜色的影响

温度
配方 乳液量
35℃ 23℃ 10℃ 5℃
9 10% 9 9 9 8
10 8% 9 9 9 8
2 6% 9 9 8 7
11 4% 9 8 7 4
注：表3中真石漆彩砂总量为75%，80～120目与40～80
目彩砂按1:1级配，乳液用量为12%，成膜助剂用量为
TEXANOL对乳液的相对百分含量。

TEXANOL对乳液的用量% 4 6 8 10 由表3数据可知，真石漆中成膜助剂TEXANOL的用量
L值 49.56 47.84 47.59 47.62 对颜色的影响规律同普通乳胶漆中类似，即成膜助剂
DL 1.94 0.22 -0.03 0
TEXANOL的用量越大，温变色差越小。综合考虑成本和稳
图6.2 成膜助剂的用量对颜色的影响（养护温度为12℃） 定性等因素，最终真石漆中成膜助剂TEXANOL的用量应根

慧聪化工网
