Page 111 - 2018表面处理年鉴

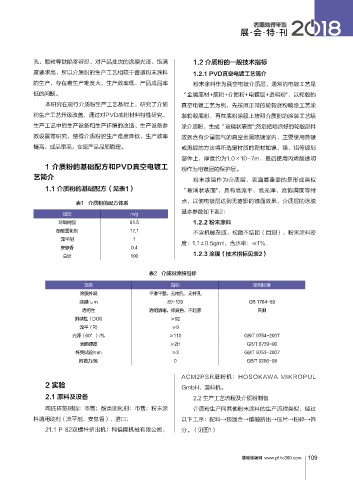

P. 111
展·会·特·刊
孔、颗粒等缺陷零容忍、对产品批次的涂膜光泽、饱满 1.2 介质粉的一般技术指标
度要求高，所以介质粉的生产工艺相较于普通粉末涂料 1.2.1 PVD真空电镀工艺简介
的生产，存在着生产难度大、生产效率低、产品成品率 粉末涂料作为真空电镀介质层，通常的电镀工艺是
低的问题。. “金属底材+底粉+介质粉+电镀层+透明粉"，以轮毂的
本研究在现行介质粉生产工艺基础上，研究了介质 真空电镀工艺为例，先按照正常的轮毂底粉喷涂工艺涂
粉生产工艺升级改善，通过对PVD底粉材料特性研究、 装轮毂底粉，再在底粉涂膜上按照介质粉的涂装工艺喷
生产工艺中的生产设备和生产环境的改造、生产设备参 涂介质粉，生成“玻璃状表面";然后把喷涂好的轮毂部件
数设置等研究，使得介质粉的生产难度降低、生产效率 放到含有少量氩气的真空金属喷镀室内，主要使用蒸镀
提高、成品率高，实现产品品质稳定。 或溅镀的方法将所选定材质的靶材如镍、铬、铝等镀到
部件上，厚度约为1.0×10-7m，最后使用丙烯酸透明
1 介质粉的基础配方和PVD真空电镀工 粉作为电镀层的保护层。
艺简介 粉末涂层作为介质层，表面最重要的是形成类似
1.1 介质粉的基础配方（见表1） “玻璃状表面"，具有高流平、高光泽、高饱满度等特
表1 介质粉的配方体系 点，以使电镀层达到无雾影的镜面效果，介质层的涂膜
基本参数如下表2：
成份 m/g
环氧树脂 81.5 1.2.2 粉末涂料
酚酫固化剂 17.1 不含机械杂质，松散不结团（目测），粉末涂料密
流平剂 1
度：1.1±0.5g/ml，含水率：≤1%.
安息香 0.4
1.2.3 涂膜（技术指标见表2）
总计 100
表2 介质粉涂膜指标
项目 指标 使用标准
涂膜外观 平滑平整，无缩孔，无针孔
涂膜/μm 80-120 GB 1764-89
透明性 透明清晰，棕黄色，不起雾 目测
鲜映性（DOI) ≥92
流平（R) ≥9
光泽（60°）/% ≥110 GB/T 9754-2007
表面硬度 ≥2H GB/T 6739-96
杯突试验/mm ≥3 GB/T 9753-2007
附着力/级 0 GB/T 9286-98
ACM2PSR磨粉机：HOSOKAWA. MIKROPUL.
2 实验 GmbH、混料机。
2.1 原料及设备 2.2.生产工艺流程及介质粉制备
陶氏环氧树脂：市售；酚类固化剂：市售；粉末涂 介质粉生产同其他粉末涂料的生产流程类似，经过
料通用助剂（流平剂，安息香），进口； 以下工序：配料→预混合→熔融挤出→压片→粉碎→筛
21.1.P.82双螺杆挤出机：科倍隆机械有限公司， 分。（见图1）
慧聪涂装网 www.pf.hc360.com 0
