Page 116 - 2018表面处理年鉴

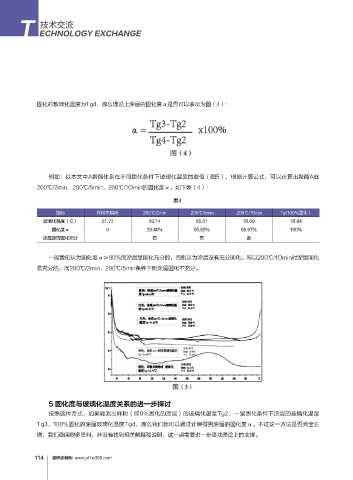

T ECHNOLOGY EXCHANGE
技术交流

固化的玻璃化温度为Tg4，那么理论上涂层的固化度α是否可以表示为图（4）：

例如：以本文中A聚酯体系在不同固化条件下玻璃化温度的数值（图5），根据计算公式，可以计算出聚酯A在

200℃/2min，200℃/5min，200℃/1Omin的固化度α。如下表（4）：

表4
指标 样粉末烘烤 200℃/2min 200℃/5min 200℃/10min Tg(100%固化）
玻璃化温度（℃） 51.73 59.14 65.81 76.69 76.94
固化度α 0 29.40% 55.85% 98.97% 100%
涂层是否固化充分 否 否 是

一般我们认为固化度α≥90％的涂层是固化充分的，否则认为涂层没有充分固化。所以200℃/1Omin时涂层固化
是充分的，而200℃/2min，200℃/5min条件下则涂层固化不充分。

5 固化度与玻璃化温度关系的进一步探讨
按照这种方式，如果能测出样粉（即0％固化的涂层）的玻璃化温度Tg2，一定固化条件下涂层的玻璃化温度

Tg3，100％固化的涂层玻璃化温度Tg4，那么我们就可以通过计算得到涂层的固化度α。不过这一方法是否完全正
确，我们查阅很多资料，并没有找到相关解释和说明，这一点需要进一步查找理论上的支撑。

慧聪涂装网 www.pf.hc360.com
