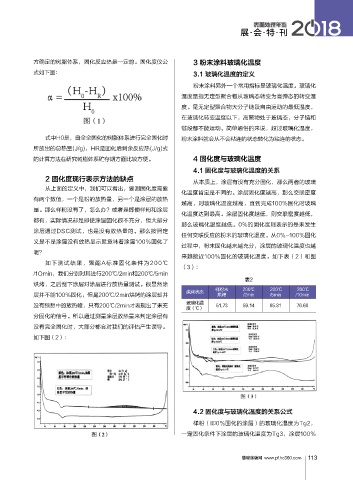

Page 115 - 2018表面处理年鉴

展·会·特·刊

方确定的树脂体系，固化反应热是一定的。固化度仪公 3 粉末涂料玻璃化温度

式如下图： 3.1 玻璃化温度的定义
. 粉末涂料另外一个常用指标是玻璃化温度。玻璃化

温度是指无定型聚合物从玻璃态转变为高弹态的转变温
........ 度。是无定型聚合物大分子链段自由运动的最低温度，

在玻璃化转变温度以下，高聚物处于玻璃态，分子链和
. 链段都不能运动。简单通俗的来说，超过玻璃化温度，
式中H0是，自全全固化的树脂体系进行完全固化时 粉末涂料就会从不会粘连的状态转化为粘连的状态。

所放出的总热量(J/g)，HR是固化后剩余反应热(J/g)式
的计算方法在研究树脂体系贮存期方面比较方便。 4 固化度与玻璃化温度
4.1 固化度与玻璃化温度的关系
2 固化度现行表示方法的缺点 从本质上，涂层有没有充分固化，那么两者的玻璃
从上面的定义中，我们可以看出，要测固化度需要
化温度肯定是不同的。涂层固化度越高，那么交联密度
有两个数值，一个是粉的放热量，另一个是涂层的放热
越高，则玻璃化温度越高，直到完成100％固化时玻璃
量。那么样粉没有了，怎么办？或者是即便样粉和涂层
化温度达到最高。涂层固化度越低，则交联密度越低，
都有，实际情况却是即使涂层固化很不充分，但大部分
那么玻璃化温度越低。0％的固化度则表示的是未发生
涂层通过DSC测试，也是没有放热量的。那么按照定
任何交联反应的粉末的玻璃化温度。从0％-100％固化
义是不是涂层没有放热显示就意味着涂层100％固化了
过程中，粉末固化越来越充分，涂层的玻璃化温度也越
呢？
来越接近100％固化的玻璃化温度。如下表（2）和图
如下测试结果，聚酯A标准固化条件为200℃
（3）：
/1Omin，我们分别对其进行200℃/2min和200℃/5min
表2
烘烤，之后刮下涂层对涂层进行放热量测试。很显然涂
样粉末 200℃ 200℃ 200℃
烘烤状态
层并不能100％固化，但是200℃/2min烘烤的涂层却并 烘烤 /2min /5min /10min
玻璃化温
没有预想中的放热峰，只有200℃/2min才表现出了未充 51.73 59.14 65.81 76.68
度（℃）
分固化的信号。所以通过测量涂层放热量来判定涂层有
没有完全固化时，大部分都会对我们的评估产生误导。
如下图（2）：

4.2 固化度与玻璃化温度的关系公式
样粉（即0％固化的涂层）的玻璃化温度为Tg2，

一定固化条件下涂层的玻璃化温度为Tg3，涂层100％

慧聪涂装网 www.pf.hc360.com
