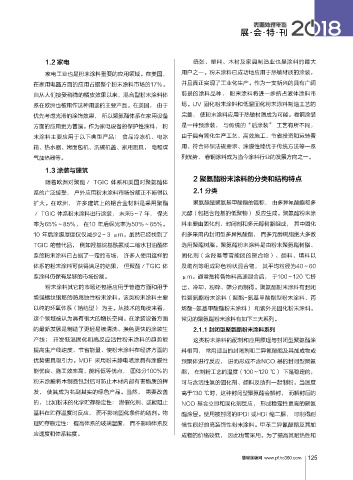

Page 127 - 2018表面处理年鉴

展·会·特·刊

1.2 家电 纸张、塑料、木材及家具制造业也是涂料的最大

家电工业也是粉末涂料重要的应用领域。在美国，. 用户之一。粉末涂料已成功地应用于热敏材质的涂装，.
在家用电器方面的应用占据整个粉末涂料市场的17%。 并且真正实现了工业化生产。作为一支新兴的具有广阔
自从人们接受稍微的橘皮效果以来，混合型粉末涂料体 前景的涂料品种，.粉末涂料将进一步挤占液体涂料市

系在欧洲也被用作这种用途的主要产品。在美国，.由于 场。UV.固化粉末涂料和低温固化粉末涂料制造工艺的
优先考虑光滑的涂饰效果，.所以聚氨酯体系在家用设备 完善，.使粉末涂料应用于热敏材质成为可能。卷钢涂装
方面的应用更为普遍。作为家电设备的保护性涂料，.粉 是一种预涂装，.与传统的“后涂装”.工艺有所不同，.
末涂料主要应用于以下典型产品：.食品冷冻机、电冰 由于具有简化生产工艺、高效施工、节省投资和运转费
箱、热水器、烤面包机、洗碗机盖、家用厨具，.电和煤 用、符合环保法规要求、涂膜性能优于传统方法等一系

气加热器等。 列优势，.卷钢涂料成为当今涂料行业的发展方向之一。
1.3 涂装与建筑
2 聚氨酯粉末涂料的分类和结构特点
随着欧洲对聚酯／.TGIC.体系和美国对聚氨酯体
系的广泛接受，.户外应用粉末涂料市场份额正不断得以 2.1 分类
扩大。在欧洲，.许多建筑上的铝合金材料是采用聚酯 聚氨酯是聚氨基甲酸酯的简称，.由多异氰酸酯和多
／.TGIC.体系粉末涂料进行涂装，.未来5～7.年，.保光 元醇（包括含羟基的低聚物）.反应生成。聚氨酯粉末涂
率为65%～85%，.在10.年后保光率为50%～65%。 料主要由固化剂、封闭剂和多元醇树脂组成，.其中固化

10.年后涂膜厚度仅仅减少2～3.μm。虽然已经找到了 剂多采用内封闭型多异氰酸酯，.而多元醇树脂绝大多数
TGIC.的替代品，.例如羟基烷基酰氨或二缩水甘油酯体 选用聚酯树脂。聚氨酯粉末涂料是由粉末聚氨酯树脂、
系的粉末涂料已占据了一定的市场，.许多人使用这样的 固化剂（含羟基等官能团的聚合物）、颜料、填料以
体系的粉末涂料可获得满足的结果，.但聚酯／TGIC.体 及助剂等组成彩色粉状混合物，.其平均粒径为40～60.

系涂料仍保有足够的市场份额。 μm。通常是将各物料高速混合后，.于100～120.℃挤
粉末涂料其它的市场还包括应用于管道方面和用于 出、冷却、粉碎、筛分而制得。聚氨酯粉末涂料有封闭
增强螺纹钢筋的防腐蚀性粉末涂料。该类粉末涂料主要 性聚氨酯粉末涂料（聚酯-氨基甲酸酯型粉末涂料、丙
以纯的环氧体系（熔结型）.为主。从技术的角度来看，. 烯酸-氨基甲酸酯粉末涂料）.和紫外光固化粉末涂料。
这个领域被认为具有很大的增长空间。在涂装设备方面 常见的聚氨酯粉末涂料有如下三大系列。

的最新发展是制造了更轻易被清洗、换色更快的涂装生 2.1.1 封闭型聚氨酯粉末涂料系列
产线；.开发低温固化和高反应活性粉末涂料的趋势能 这类粉末涂料的配制和应用原理与封闭型聚氨酯涂
提高生产线速度、节省能量、使粉末涂料在经济方面的 料相同，.常用适当的封闭剂和二异氰酸酯及其加成物或
优势更具吸引力。MDF.采用粉末静电喷涂具有涂膜性 预聚体进行反应，.进而形成不含NCO.基的封闭型聚氨
能优良、施工效率高、能耗低等优点，.固体分100%的 酯，.在制粉工艺的温度（100～120.℃）.下是稳定的，.

粉末涂膜将木制品包封后可防止木材内部有害物质的挥 可与含活性氢的固化剂、颜料及助剂一起制粉。当温度
发，.使其成为名副其实的绿色产品。当然，.需要改善 高于130.℃时，这种封闭型聚氨酯会解封，.而解封后的
的，.比如粉末的化学贮存稳定性：.潜催化剂、或能阻止 NCO.基会立即和固化剂反应，.形成稳定性更高的聚氨
基料在贮存温度时反应，.而不影响固化条件的助剂。物 酯涂层。使用被封闭的IPDI.或HDI.缩二脲，.可制得耐
理贮存稳定性：.提高体系的玻璃温度，.而不影响体系反 候性很好的高装饰性粉末涂料。甲苯二异氰酸酯及其加

应速度和体系粘度。 成物的价格较低，.因此也常采用。为了提高其耐热性和

慧聪涂装网 www.pf.hc360.com
