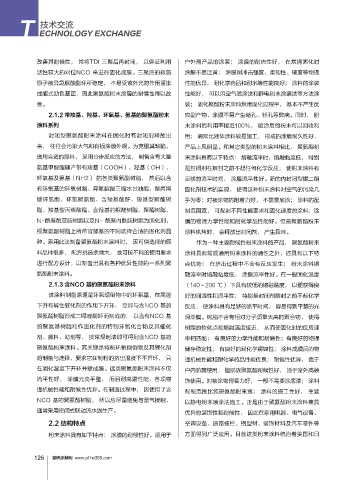

Page 128 - 2018表面处理年鉴
P. 128
T ECHNOLOGY EXCHANGE
技术交流
改善其耐候性,.常将TDI.三聚后再封闭,.以保证利用 户外用产品的涂装;.涂膜的耐热性好,.在烘烤固化时
活性较大的对位NCO.来进行固化成膜。三聚后的叔氮 涂膜不易泛黄;.涂膜耐冲击强度、柔韧性、硬度等物理
原子被异氰脲酸酯环所稳定,.不易受紫外光的作用重排 性能优异,.耐化学药品和耐水等性能良好;.涂料的涂装
成醌式助色基团,因此聚氨酯粉末涂层的耐候性得以改 性能好,.可以用空气喷涂法和静电粉末涂装法等方法涂
善。. 装;.固化聚酯粉末涂料烘烤固化过程中,.基本不产生反
2.1.2 带羧基、羟基、环氧基、氨基的聚氨酯粉末 应副产物,涂膜不易产生缩孔、针孔等弊病。同时,.粉
涂料系列 末涂料的利用率接近100%,.喷涂后的粉末可以回收利
封闭型聚氨酯粉末涂料在固化时有封闭剂释放出 用;.通常比液体涂料较易施工,.形成的涂膜耐久性好,.
来,.往往会污染大气和有损涂膜外观。为克服其缺陷,. 产品上风明显。和其它类型的粉末涂料相比,.聚氨酯粉
选用合适的原料,.采用分步反应的方法,.制备含有大量 末涂料具有以下特点:.熔融流平时,熔融黏度低,.特别
氨基甲酸酯键产带有羧基(COOH)、羟基(OH)、 是封闭剂在解封之前不起任何化学反应,.使粉末涂料有
环氧基及氨基(NH2).的各类聚氨酯树脂,.然后以含 足够的流平时间,.涂膜流平性好。新的内封闭型脲二酮
有环氧基的环氧树脂、异氰脲酸三缩水甘油酯、聚丙烯 固化剂技术的实现,.使得这种粉末涂料对空气的污染几
酸环氧酯、环氧聚氨酯、含羧基酸酐、羧基型聚酯树 乎为零;对被涂物的附着力好,.不需要底涂;.涂料的配
脂、羧基型丙烯酸酯、含羟基的脲醛树脂、聚酯树脂、 制范围宽,.可配制不同性能要求和固化速度的涂料;涂
N-酰基酰亚胺树脂以及N-.酰基内酰胺树脂为固化剂,. 膜的物理力学性能和耐化学品性能好。但是聚氨酯粉末
视聚氨酯树脂上所带官能基的不同选择合适的固化剂品 涂料烘烤时,.会释放出封闭剂,.产生异味。
种。采用此法制备聚氨酯粉末涂料时,.因可供选择的原 作为一种主要耐候性粉末涂料的产品,.聚氨酯粉末
料品种很多,.配方挑选余地大,.故可按不同的使用要求 涂料具有常规通用粉末涂料的通性之外,还具有以下特
进行配方设计,以制备出具有各种优异性能的一系列聚 点优势:.在挤出过程中不会有反应发生;.粉末涂料熔
氨酯粉末涂料。 融流平时熔融粘度低,.涂膜流平性好。在一般固化温度
2.1.3 含NCO 基的聚氨酯粉末涂料 (140~200.℃).下具有较低的熔融黏度,.以便获得良
该涂料制备原理是环氧倾倒物中的环氧基,在高温 好的润湿性和流平性;.特别是封闭剂解封之前不起化学
下并有碱性催化剂的作用下开环,.立即与含NCO.基的 反应,.使涂料具有足够的流平时间,.容易得到平整的光
聚氨酯树脂形成二噁唑酮环而制成的:.以含有NCO.基 滑涂膜。树脂不含有相对分子质量太高的聚合物,.使得
的聚氨基树脂和作固化剂的特制环氧化合物及其催化 树脂的软化点和熔融温度接近,.从而使固化时的反应速
剂、颜料、助剂等,.按常规制法即可得到含NCO.基的 率相匹配;.有良好的力学性能和耐磨性;有良好的物理
聚氨酯粉末涂料。其关键是特制环氧倾倒物及其催化剂 储存稳定性;.有良好的耐化学腐蚀性;.涂料成膜后的物
的制备与选择,要求它在制粉的挤出温度下不开环,.只 理机械性能和耐化学药品性能优良;.耐候性优异,.适于
在固化温度下开环并联成膜。这类聚氨酯粉末涂料不仅 户内防腐使用,.脂肪族聚氨酯耐候性好,.适于室外高装
流平性好,.涂膜光亮平整,.而且耐高温性能、各项物 饰使用。对被涂物附着力好,.一般不需要涂底漆;.涂料
理机械性能和耐候性优异。在制造过程中,.因使用了含 配制范围比纯聚氨酯粉末宽;.涂料的施工性好,.主要
NCO.基的聚氨酯树脂,.所以应尽量避免与湿气接触,. 以静电粉末喷涂法施工。正是由于聚氨酯粉末涂料兼具
通常采用密闭式联动流水线生产。 优异的装饰性和耐候性,.因此在家用电器、电气设备、
2.2 结构特点 空调设备、道路栅栏、铝型材、装饰材料及汽车零件等
粉末涂料具有如下特点:.涂膜的耐候性好,适用于 方面得到广泛应用。目前这类粉末涂料统治着美国和日
慧聪涂装网 www.pf.hc360.com
