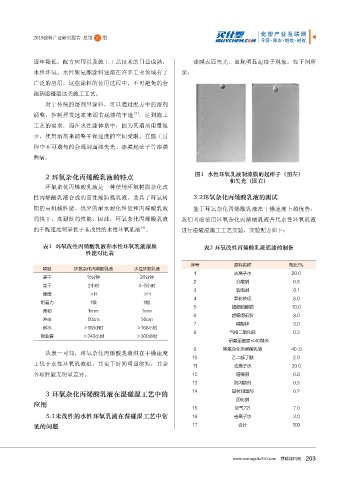

Page 205 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

逐年降低，配方应用以及施工工艺技术的日益成熟， 漆膜表面失光、出现明显起痱子现象，如下图所

水性环氧、水性聚氨酯涂料逐渐在许多工业领域有了 示：
广泛的应用，这些涂料的使用过程中，不可避免的会
遇到湿碰湿这类施工工艺。
对于传统的溶剂型涂料，可以通过配方中的溶剂

[3]
调整，控制挥发速率来调节底漆的干速 ，达到施工
工艺的要求，而在水性漆体系中，因为其溶剂用量很
少，使用溶剂来调整干燥速度的空间受限。在施工过
程中不可避免的会遇到面漆失光、漆膜起痱子等漆膜
弊病。

2 环氧杂化丙烯酸乳液的特点 图1 水性环氧乳液制漆膜的起痱子（图左）
和失光（图右）
环氧杂化丙烯酸乳液是一种使用环氧树脂杂化改
性丙烯酸乳液合成的高性能防腐乳液，兼具了环氧树 3.2环氧杂化丙烯酸乳液的测试
脂的高机械性能、优异的耐水耐化性能和丙烯酸乳液 鉴于环氧杂化丙烯酸乳液在干燥速度上的优势，

的快干、高耐候的性能。因此，环氧杂化丙烯酸乳液 我们考虑使用环氧杂化丙烯酸乳液替代水性环氧乳液
[4]
的干燥速度明显优于未改性的水性环氧乳液 。 进行湿碰湿施工工艺实验，实验配方如下：
表1 环氧改性丙烯酸乳液和水性环氧乳液漆膜 表2 环氧改性丙烯酸乳液底漆的制备
性能对比表

序号 原料名称 配比/%
项目 环氧杂化丙烯酸乳液 水性环氧乳液
1 去离子水 20.0
表干 15分钟 20分钟
2 分散剂 0.6
实干 2小时 4-5小时
3 消泡剂 0.1
硬度 ＞H ＞H
4 氧化铁红 8.0
附着力 1级 1级
5 超细硫酸钡 10.0
柔韧 1mm 1mm
6 超细滑石粉 8.0
冲击 50cm 50cm
7 磷酸锌 3.0
耐水 ＞168小时 ＞168小时
8 气相二氧化硅 0.3
耐盐雾 ＞240小时 ＞300小时
研磨至细度≤40微米
9 环氧杂化丙烯酸乳液 40..0
从表一可知，环氧杂化丙烯酸乳液组在干燥速度
10 乙二醇丁醚 2.0
上优于水性环氧乳液组，其实干时间明显缩短，其余 11 去离子水 20.0
各项性能无明显差异。 12 增稠剂 0.6
13 防闪锈剂 0.5
3 环氧杂化丙烯酸乳液在湿碰湿工艺中的 14 基材润湿剂 0.2
固化剂
应用
15 空气721 7.0
3.1未改性的水性环氧乳液在湿碰湿工艺中常 16 去离子水 3.0
见的问题 17 合计 100

www.coatings.hc360.com 慧聪涂料网 0
