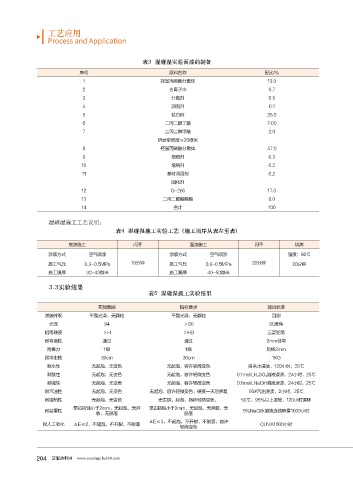

Page 206 - 2019涂料产业研究报告
P. 206
工艺应用
Process and Application
表3 湿碰湿实验面漆的制备
序号 原料名称 配比/%
1 羟基丙烯酸分散体 13.0
2 去离子水 9.7
3 分散剂 0.5
4 消泡剂 0.1
5 钛白粉 25.0
6 二丙二醇丁醚 2.00
7 二丙二醇甲醚 2.0
研磨至细度≤20微米
8 羟基丙烯酸分散体 47.0
9 增稠剂 0.3
10 增稠剂 0.2
11 基材润湿剂 0.2
固化剂
12 G-265 17.0
13 二丙二醇醋酸酯 8.0
14 合计 100
湿碰湿施工工艺说明：
表4 湿碰湿施工实验工艺（施工顺序从表左至表）
底漆施工 闪干 面漆施工 闪干 烘烤
涂装方式 空气喷涂 涂装方式 空气喷涂 温度：80℃
施工气压 0.3-0.5MPa 10分钟 施工气压 0.3-0.5MPa 20分钟 20分钟
施工膜厚 30-40微米 施工膜厚 40-50微米
3.3实验结果
表5 湿碰湿施工实验结果
实测数据 指标要求 测试标准
漆膜外观 平整光滑，无颗粒 平整光滑，无颗粒 目测
光泽 94 ＞90 60度角
铅笔硬度 ＞H ＞HB 三菱铅笔
耐弯曲性 通过 通过 2mm柱弯
附着力 1级 1级 划格2mm
耐冲击性 30cm 30cm 1KG
耐水性 无起泡，无变色 无起泡，容许轻微变色 自来水浸渍，120小时，25℃
耐酸性 无起泡，无变色 无起泡，容许轻微变色 0.1mol/LH 2 SO 4 溶液浸渍，24小时，25℃
耐碱性 无起泡，无变色 无起泡，容许轻微变色 0.1mol/LNaOH溶液浸渍，24小时，25℃
耐汽油性 无起泡，无变色 无起泡，容许轻微变色，硬度一天后恢复 93#汽油浸渍，2小时，25℃
耐湿热性 无起泡，无变色 无生锈、起泡，容许轻微变色， 50℃，95%以上湿度，120小时循环
单边括蚀小于2mm，无起泡，无开 单边括蚀小于2mm，无起泡，无开裂，无
耐盐雾性 5%NaCl水溶液连续喷雾1000小时
裂，无脱落 脱落
ΔE≤3，不起泡，不开裂，不脱落，容许
耐人工老化 ΔE≤2，不起泡，不开裂，不脱落 QUVA1000小时
轻微变色
0 慧聪涂料网 www.coatings.hc360.com
