Page 211 - 2019涂料产业研究报告

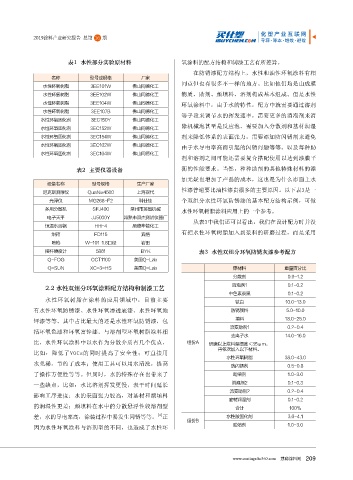

2019涂料产业研究报告 总第 16 期

表1 水性部分实验原材料 氧涂料的配方结构和制漆工艺有所差异。

在防锈漆配方结构上，水性和油性环氧涂料有相
名称 型号或规格 厂家
同点但也有很多不一样的地方。比如他们均是由成膜
水性环氧树脂 3EE101W 佛山同德化工
水性环氧树脂 3EE102W 佛山同德化工 物质、助剂、颜填料、溶剂构成基本组成。但是水性
水性环氧树脂 3EE104W 佛山同德化工 环氧涂料中，由于水的特性，配方中就需要通过溶剂
水性环氧树脂 3EE107B 佛山同德化工
等手段来调节水的挥发速率，需要更多的消泡剂来消
水性环氧固化剂 3EC150Y 佛山同德化工
水性环氧固化剂 3EC152W 佛山同德化工 除机械泡甚至是反应泡，需要加入分散剂和基材润湿
水性环氧固化剂 3EC154W 佛山同德化工 剂来降低体系的表面张力，需要添加防闪锈剂来避免
水性环氧固化剂 3EC162W 佛山同德化工
由于水导电率高而引起的闪锈问题等等，以及每种助
水性环氧固化剂 3EC164W 佛山同德化工
剂和溶剂之间可能还需要复合搭配使用以达到漆膜平
表2 主要仪器设备 衡的性能要求。当然，种种助剂的其他特殊材料的添
加无疑也增加了产品的成本，这也是为什么市面上水
设备名称 型号规格 生产厂家
尼克斯测厚仪 QuaNix4500 上海现代 性漆普遍要比油性漆贵很多的主要原因。以下表3是一
光泽仪 MG268-F2 科仕佳 个双组分水性环氧防锈漆的基本配方结构示例，可做
多用分散机 SFJ400 常州市英智机械
水性环氧树脂涂料应用上的一个参考。
电子天平 JJ5000Y 常熟市双杰测试仪器厂
从表3中我们还可以看出，我们在设计配方时并没
恒温水浴锅 HH-4 顺德华能化工
烘箱 FD115 宾格 有把水性环氧树脂加入到浆料的研磨过程，而是采用
喷枪 W-101..1.8口径 岩田
摆杆硬度计 5861 BYK 表3 水性双组分环氧防锈灰漆参考配方
Q-FOG CCT1100 美国Q-Lab
Q-SUN XC-3-HS 美国Q-Lab 原材料 重量百分比
分散剂 0.9-1.2
2.2 水性双组分环氧涂料配方结构和制漆工艺 消泡剂1 0.1-0.2
中色素炭黑 0.1-0.2
水性环氧树脂在涂料的应用领域中，目前主要 钛白 10.0-13.0

有水性环氧防锈漆、水性环氧渗透底漆、水性环氧地 防锈颜料 5.0-10.0
填料 18.0-25.0
坪漆等等。其中占比最大的还是水性环氧防锈漆，包
流变助剂1 0.2-0.4
括环氧色漆和环氧富锌漆。与溶剂型环氧树脂涂料相
去离子水 14.0-16.0
比，水性环氧涂料中以水作为分散介质有几个优点， 组份A 研磨以上浆料至细度＜35μm，
再依次加入以下材料。
比如：降低了VOCs的同时提高了安全性；可直接用
水性环氧树脂 38.0-43.0
水兑稀，节约了成本；使用工具可以用水清洗，提高 防闪锈剂 0.5-0.8
了操作方便性等等。但同时，水的特殊存在也带来了 助溶剂 1.0-3.0
一些缺点，比如：水比溶剂挥发更慢，表干时间延长 消泡剂2 0.1-0.3
流变助剂2 0.2-0.4
影响工序进度；水的表面张力较高，对基材和颜填料
底材润湿剂 0.1-0.2
的润湿性更差；颜填料在水中的分散悬浮性较溶剂型 合计 100%
[4]
差；水的导电率高，涂装过程中易发生闪锈等等。 正 水性胺固化剂 3.6-4.1
组份B
因为水性环氧涂料与溶剂型的不同，也造成了水性环 助溶剂 1.0-3.0

www.coatings.hc360.com 慧聪涂料网 0
