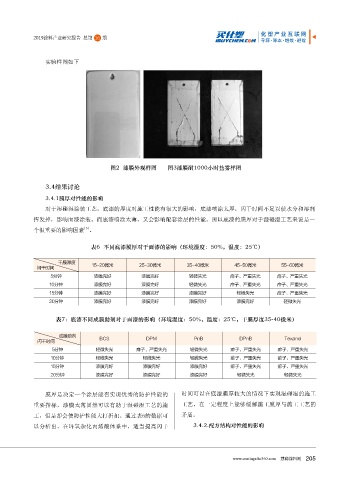

Page 207 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

实验样图如下

图2 漆膜外观样图 图3漆膜耐1000小时盐雾样图

3.4结果讨论

3.4.1膜厚对性能的影响
对于湿碰湿涂装工艺，底漆的厚度对施工性能有很大的影响，底漆喷涂太厚，闪干时间不足以使水分和溶剂

挥发掉，影响面漆涂装。而底漆喷涂太薄，又会影响配套涂层的性能。所以底漆的膜厚对于湿碰湿工艺来说是一
[5]
个很重要的影响因素 。
表6 不同底漆膜厚对于面漆的影响（环境湿度：50%，温度：25℃）

...................干膜厚度
闪干时间 15-20微米 25-30微米 35-40微米 45-50微米 55-60微米
5分钟 漆膜完好 漆膜完好 轻微失光 痱子、严重失光 痱子、严重失光
10分钟 漆膜完好 漆膜完好 轻微失光 痱子、严重失光 痱子、严重失光
15分钟 漆膜完好 漆膜完好 漆膜完好 轻微失光 痱子、严重失光
20分钟 漆膜完好 漆膜完好 漆膜完好 漆膜完好 轻微失光

表7：底漆不同成膜助剂对于面漆的影响（环境湿度：50%，温度：25℃，干膜厚度35-40微米）

..................成膜助剂 BCS DPM PnB DPnB Texanol
闪干时间
5分钟 轻微失光 痱子、严重失光 轻微失光 痱子、严重失光 痱子、严重失光
10分钟 轻微失光 轻微失光 轻微失光 痱子、严重失光 痱子、严重失光
15分钟 漆膜完好 漆膜完好 漆膜完好 痱子、严重失光 痱子、严重失光
20分钟 漆膜完好 漆膜完好 漆膜完好 轻微失光 轻微失光

膜厚是决定一个涂层能否实现优秀的防护性能的 时间可以在底漆膜厚较大的情况下实现湿碰湿的施工

重要指标，漆膜太薄固然可以有助于湿碰湿工艺的施 工艺，在一定程度上能够缓解施工膜厚与施工工艺的
工，但是却会使防护性能大打折扣。通过表6的数据可 矛盾。
以分析出，在环氧杂化丙烯酸体系中，适当提高闪干 3.4.2.配方结构对性能的影响

www.coatings.hc360.com 慧聪涂料网 0
