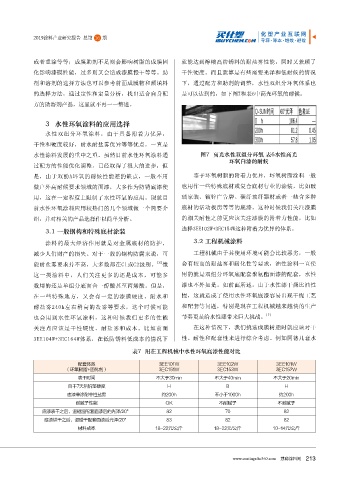

Page 215 - 2019涂料产业研究报告

2019涂料产业研究报告 总第 16 期

或者重涂等等；成膜助剂不足则会影响树脂的成膜固 就能达到醇酸高防锈料的耐盐雾性能，同时又兼顾了

化影响漆膜性能，过多则又会造成漆膜慢干等等。助 干性硬度。而且就算是有些需要光泽和低耐候的情况
剂和溶剂的选择方法也可以参考前面成膜物和颜填料 下，通过配方和助剂的调整，水性双组分环氧体系也
的选择方法，通过定性和定量分析，找出适合自身配 是可以达到的，如下图7和表6中高光环氧的耐候。
方的助溶剂产品，这里就不再一一赘述。

3 水性环氧涂料的应用选择

水性双组分环氧涂料，由于具备附着力优异，
干性和硬度较好，耐水耐盐雾优异等等优点，一直是
水性涂料发展的重中之重。虽然目前水性环氧涂料通 图7 高光水性双组分环氧 表6水性高光
环氧白漆的耐候
过配方的性能优化调整，已经取得了很大的进步，但
是，由于双酚A环氧的耐候性能差的缺点，一般不用 鉴于环氧树脂的附着力优异，环氧树脂涂料一般

做户外高耐候要求领域的面漆，大多作为防锈底漆使 也用作一些特殊底材或复合底材行业的涂装，比如玻
用，这在一定程度上限制了水性环氧的应用。现就目 璃家装、镀锌广告牌、碳纤玻纤器材或者一些含多种
前水性环氧涂料应用较热门的几个领域做一个简要介 底材的活动板房等等的底漆。这种时候我们关注漆膜

绍，并对相关的产品选择作以简单分析。 的相关耐性之前更应该关注漆膜的附着力性能，比如
3.1 一般钢构和特殊底材涂装 选择3EE102W+3EC154W这种附着力优异的体系。
涂料的最大经济作用就是对金属底材的防护， 3.2 工程机械涂料

减少人们财产的损失。对于一般的钢构防腐来说，可 工程机械由于其使用环境可能会比较恶劣，一般
[6]
能耐盐雾要求并不高，大多数都在C1或C2级别。 像 会有较高的耐盐雾和耐化性等要求，油性涂料一直使
这一类涂料中，人们关注更多的还是成本，可能多 用的就是双组分环氧底配套聚氨酯面漆的配套，水性

数用的还是单组分底面合一醇酸甚至丙烯酸。但是， 漆也不外如是。如前面所述，由于水性漆干燥比油性
在一些特殊地方，又会有一定的漆膜硬度、耐水和 慢，这就造成了使用水性环氧底漆容易出现干燥工艺
耐盐雾240h左右稍高的盐雾等要求，这个时候可能 和配套等问题，特别是现在工程机械越来越快的生产
也会用到水性环氧涂料，这种时候我们更多的性能 节奏更是给水性漆带来巨大挑战。 [7]
关注点应该是干性硬度、耐盐雾和成本。比如前面 在这种情况下，我们挑选成膜树脂时就应该对干

3EE104W+3EC164W体系，在低防锈料低成本的情况下 性、耐性和配套性来进行综合考虑。例如同德几套水
表7 用在工程机械中水性环氧底漆性能对比

配套体系 3EE101W 3EE102W 3EE101W
（环氧树脂+固化剂） 3EC151W 3EC153W 3EC152W
表干时间 不大于30min 不大于40min 不大于20min
自干7天后铅笔硬度 H B H
底漆单涂耐中性盐雾 约200h 不小于1000h 约200h
耐腻子性能 OK 不耐腻子 不耐腻子
底漆表干之后，湿碰湿配套面漆后的光泽/20° 82 70 82
底漆烘干之后，湿碰干配套面漆后光泽/20° 83 82 82
材料成本 18-22元/公斤 18-22元/公斤 10-14元/公斤

www.coatings.hc360.com 慧聪涂料网
