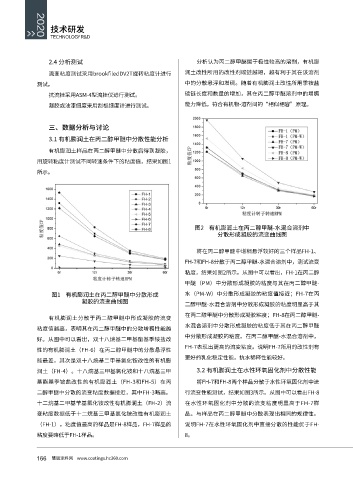

Page 168 - 2020涂料产业研究报告
P. 168
技术研发
TECHNOLOGY R&D
2.4 分析测试 分析认为丙二醇甲醚属于极性较高的溶剂，有机膨
流变粘度测试采用brookfiledDV2T旋转粘度计进行 润土改性所用的改性剂碳链越短，越有利于其在该溶剂
测试。 中的分散悬浮和增稠。随着有机膨润土改性所用季铵盐
抗流挂采用ASM-4型流挂仪进行测试。 碳链长度和数量的增加，其在丙二醇甲醚溶剂中的增稠
凝胶或油漆细度采用刮板细度计进行测试。 能力降低。符合有机物-溶剂间的“相似相容”原理。
三、数据分析与讨论
3.1 有机膨润土在丙二醇甲醚中分散性能分析
有机膨润土样品在丙二醇甲醚中分散后得到凝胶，
用旋转粘度计测试不同转速条件下的粘度值，结果如图1
所示。
图2 有机膨润土在丙二醇甲醚-水混合溶剂中
分散形成凝胶的流变曲线图
将在丙二醇甲醚中增稠悬浮较好的三个样品FH-1、
FH-7和FH-8分散于丙二醇甲醚-水混合溶剂中，测试流变
粘度，结果如图2所示。从图中可以看出，FH-1在丙二醇
甲醚（PM）中分散形成凝胶的粘度与其在丙二醇甲醚-
图1 有机膨润土在丙二醇甲醚中分散形成 水（PM-W）中分散形成凝胶的粘度值接近；FH-7在丙
凝胶的流变曲线图
二醇甲醚-水混合溶剂中分散形成凝胶的粘度明显高于其
在丙二醇甲醚中分散形成凝胶粘度；FH-8在丙二醇甲醚-
有机膨润土分散于丙二醇甲醚中形成凝胶的流变
水混合溶剂中分散形成凝胶的粘度低于其在丙二醇甲醚
粘度值越高，表明其在丙二醇甲醚中的分散增稠性能越
中分散形成凝胶的粘度。在丙二醇甲醚-水混合溶剂中，
好。从图中可以看出，双十八烷基二甲基酯基季铵盐改
FH-7表现出更高的流变粘度。说明FH-7所用的改性剂有
性的有机膨润土（FH-6）在丙二醇甲醚中的分散悬浮性
更好的乳化稳定性能，抗水稀释性能较好。
能最差，其次是双十八烷基二甲基氯化铵改性的有机膨
润土（FH-4）。十八烷基三甲基氯化铵和十八烷基三甲 3.2 有机膨润土在水性环氧固化剂中分散性能
基酯基季铵盐改性的有机膨润土（FH-3和FH-5）在丙 将FH-7和FH-8两个样品分散于水性环氧固化剂中进
二醇甲醚中分散的流变粘度数据接近，其中FH-3略高。 行流变性能测试，结果如图3所示。从图中可以看出FH-8
十二烷基二甲基苄基氯化铵改性有机膨润土（FH-2）流 在水性环氧固化剂中分散的流变粘度明显高于FH-7样
变粘度数据低于十二烷基三甲基氯化铵改性有机膨润土 品。与样品在丙二醇甲醚中分散表现出相同的规律性。
（FH-1）。粘度值最高的样品是FH-8样品，FH-7样品的 说明FH-7在水性环氧固化剂中直接分散的性能优于FH-
粘度要略低于FH-1样品。 8。
166 慧聪涂料网 www.coatings.hc360.com
