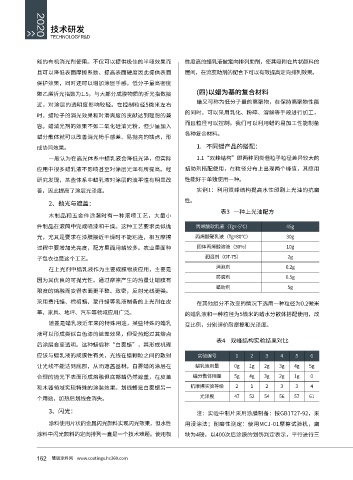

Page 164 - 2020涂料产业研究报告

技术研发
TECHNOLOGY R&D

能的有机消光剂使用。不仅可以提供极佳的半哑效果而 性度高的蜡乳液做定向排列助剂，使其吸附在片状颜料的
且可以降低表面摩擦系数、提高表面硬度因此提供表面 层间，在流变助剂的配合下可以有效提高定向排列效果。
保护效果，同时还可以增加涂层手感。低分子量高密度
(四)以蜡为基的复合材料
聚乙烯折光指数为1.5，与大部分成膜物质的折光指数接
蜡又可称为低分子量的高聚物，在保持高聚物性能
近，对涂层的透明度影响较轻。在控制粒径5微米左右
的同时，可以采用乳化、粉碎、溶解等手段进行加工，
时，蜡粒子的消光效果和对滑爽度的贡献达到理想的兼
而且粒径可以控制。我们可以利用蜡的易加工性能制备
容。蜡消光剂的效果不如二氧化硅消光粉，但少量加入
各种复合材料。
蜡分散体就可以改善消光粉手感差、易抛亮的缺点，形
成协同效果。 1. 不同蜡产品的搭配：
一般认为在高光体系中蜡乳液会降低光泽，但实际 1.1“双峰结构”即两种同类但粒子粒径差异较大的
应用中很多蜡乳液不影响甚至对涂层光泽有所提高。经 蜡助剂搭配使用，在粒径分布上出现两个峰值，其应用

研究发现，某些体系中蜡乳液对涂层的流平性有明显改 性能好于单独使用一种。
善，因此提高了涂层光泽度。 实例1：利用双峰结构提高水性印刷上光油的抗磨
性。
2、抛光与遮盖：
表3 一种上光油配方
木制品和五金件涂装时有一种滚喷工艺，大量小
件制品在滚筒中完成喷漆和干燥。这种工艺要求类似抛 丙烯酸软乳液（Tg=-5℃） 45g

光，尤其是要求在漆膜接近干燥时不能粘连，相互摩擦 丙烯酸硬乳液（Tg=80℃） 30g
过程中要增加光亮度，配方里面用蜡较多。农业里面种 固体丙烯酸溶液（30%） 10g
润湿剂（OT-75） 2g
子包衣也是这个工艺。
消泡剂 0.2g
在上光剂中蜡乳液作为主要成膜物质应用，主要是
防腐剂 0.5g
因为其优良的可抛光性。通过摩擦产生的热量让蜡膜有
蜡助剂 5g
限度的熔融而变得表面更平整、致密，反射光线更强。
采用费托蜡、棕榈蜡、蒙丹蜡等乳液制备的上光剂在皮 在其他组分不改变的情况下选用一种粒径为0.2微米
革、家具、地坪、汽车等领域应用广泛。 的蜡乳液和一种粒径为5微米的蜡水分散体搭配使用，改

遮盖是蜡乳液近年来的特殊用途，某些特殊的蜡乳 变比例，分别评价耐摩擦和光泽度。
液可以形成类似白色漆的遮盖效果，但受热超过其熔点
表4 双峰结构实验结果对比
后涂层会变透明。这种蜡俗称“白雾蜡”，其形成机理
应该与蜡乳液的成膜性有关，光线在蜡颗粒之间的散射 实验编号 1 2 3 4 5 6

让光线不能达到底部，从而遮盖基材。白雾蜡的涂层在 蜡乳液用量 0g 1g 2g 3g 4g 5g
合理的抛光下表面形成熔融但底部蜡仍然遮盖，在皮革 蜡分散体用量 5g 4g 3g 2g 1g 0
和木器领域实现特殊的涂装效果。划线蜡是白雾蜡另一 抗摩擦实验等级 2 1 2 3 3 4
光泽度 47 52 54 56 57 61
个用途，加热后划线会消失。
3、闪光： 注：实验中制片采用涂膜制备：按GB1727-92，采

涂料使用片状的金属闪光颜料实现闪光效果，但水性 用浸涂法；耐磨性测定：使用MCJ-01摩擦试验机，磨
涂料中闪光颜料的定向排列一直是一个技术难题。使用极 块为4磅，以400次后涂膜的划伤判定表示，平行进行三

162 慧聪涂料网 www.coatings.hc360.com
