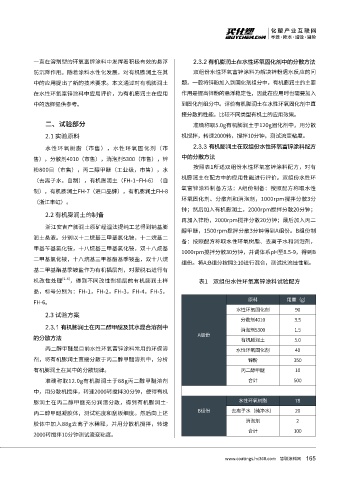

Page 167 - 2020涂料产业研究报告

一直在溶剂型的环氧富锌涂料中发挥着积极有效的悬浮 2.3.2 有机膨润土在水性环氧固化剂中的分散方法
防沉降作用。随着涂料水性化发展，对有机膨润土在其 双组份水性环氧富锌涂料为解决锌粉遇水反应的问
中的应用提出了新的技术要求。本文通过对有机膨润土 题，一般将锌粉加入到固化剂组分中，有机膨润土的主要
在水性环氧富锌涂料中应用评价，为有机膨润土在应用 作用是提高锌粉的悬浮稳定性，因此在应用时也需要加入

中的选择提供参考。 到固化剂组分中。评价有机膨润土在水性环氧固化剂中直
接分散的性能，比较不同类型有机土的应用效果。
二、试验部分 准确称取5.0g有机膨润土于120g固化剂中，用分散
2.1 实验原料 机搅拌，转速2000转，搅拌10分钟，测试流变粘度。
2.3.3 有机膨润土在双组份水性环氧富锌涂料配方
水性环氧树脂（市售），水性环氧固化剂（市
中的分散方法
售），分散剂4010（市售），消泡剂5300（市售），锌
按照表1所述双组份水性环氧富锌涂料配方，对有
粉800目（市售），丙二醇甲醚（工业级，市售），水
机膨润土在配方中的应用性能进行评价。双组份水性环
（去离子水，自制），有机膨润土（FH-1~FH-6）（自
氧富锌涂料制备方法：A组份制备：按照配方称取水性
制），有机膨润土FH-7（进口品牌），有机膨润土FH-8
环氧固化剂、分散剂和消泡剂，1000rpm搅拌分散3分
（浙江丰虹）。
钟；然后加入有机膨润土，2000rpm搅拌分散20分钟；
2.2 有机膨润土的制备
再加入锌粉，2000rpm搅拌分散20分钟；最后加入丙二
浙江安吉产膨润土原矿经湿法提纯工艺得到钠基膨
醇甲醚，1500rpm搅拌分散3分钟得到A组份。B组份制
润土悬液。分别以十二烷基三甲基氯化铵，十二烷基二
备：按照配方称取水性环氧树脂、去离子水和消泡剂，
甲基苄基氯化铵，十八烷基三甲基氯化铵，双十八烷基
1000rpm搅拌分散30分钟，并调体系pH至8.5-9，得到B
二甲基氯化铵，十八烷基三甲基酯基季铵盐，双十八烷
组份。将A:B组分按照3:10进行混合，测试抗流挂性能。
基二甲基酯基季铵盐作为有机插层剂，对蒙脱石进行有
[2-6]
机改性处理 ，得到不同改性剂插层的有机膨润土样 表1 双组份水性环氧富锌涂料试验配方
品，标号分别为：FH-1，FH-2，FH-3，FH-4，FH-5，
原料 用量（g）
FH-6。
水性环氧固化剂 90
2.3 试验方案
分散剂4010 3.5
2.3.1 有机膨润土在丙二醇甲醚及其水混合溶剂中
消泡剂5300 1.5
的分散方法 A组份
有机膨润土 5.0
丙二醇甲醚是目前水性环氧富锌涂料常用的环保溶 水性环氧固化剂 40
剂，将有机膨润土直接分散于丙二醇甲醚溶剂中，分析 锌粉 350

有机膨润土在其中的分散规律。 丙二醇甲醚 10
准确称取12.0g有机膨润土于88g丙二醇甲醚溶剂 合计 500
中，用分散机搅拌，转速2000转搅拌30分钟，使得有机
水性环氧树脂 78
膨润土在丙二醇甲醚充分润湿分散，得到有机膨润土-
B组份 去离子水（纯净水） 20
丙二醇甲醚凝胶体，测试粘度和刮板细度。然后向上述
消泡剂 2
胶体中加入88g去离子水稀释，并用分散机搅拌，转速
合计 100
2000转搅拌10分钟测试流变粘度。

165
www.coatings.hc360.com 慧聪涂料网
